钢结构用高强度垫圈 GB /T 1230 - 1991

选择规格尺寸 点击↓

12

16

20

(22)

24

(27)

30

括号内尺寸为非优选

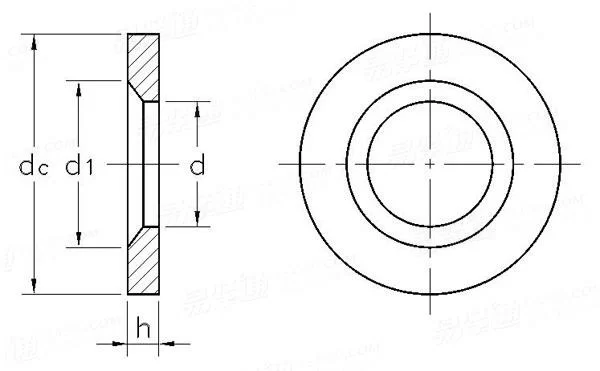

GB /T 1230 - 1991 钢结构用高强度垫圈

尺寸单位: mm
国标GB /T1230 - 1991 GB1230 1230GB 钢结构用高强度垫圈
GB /T 1230 - 1991 钢结构用高强度垫圈
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
规格
12 16 20 (22) 24 (27) 30
d 最小值
最大值
dc 最小值
最大值
h 最小值
最大值
d1 最小值
最大值
千件重(钢制)≈kg
13 17 21 23 25 28 31
13.43 17.43 21.52 23.52 25.52 28.52 31.62
23.7 31.4 38.4 40.4 45.4 50.1 54.1
25 33 40 42 47 52 56
2.5 3.5 3.5 4.5 4.5 4.5 4.5
3.8 4.8 4.8 5.8 5.8 5.8 5.8
15.23 19.23 24.32 26.32 28.32 32.84 35.84
16.03 20.03 25.12 27.12 29.12 33.64 36.64
10.47 23.4 33.55 43.34 55.76 66.52 75.42
①,技术条件按 GB/T 1231 的规定。
替代列表
等效标准
国标 GB 国际 ISO
GB /T 1230
非等效采用 ISO 7416
ISO 7416
以上有部分标准可能为近似等效,如有异议以标准原件为准
