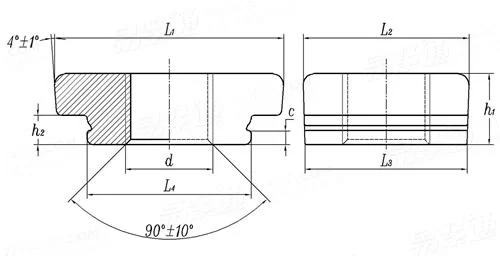

冲压螺母 Q 373

选择规格尺寸点击↓

M10

同规格，其他部分尺寸不同

尺寸单位: mm

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

螺纹规格
d

M10

板厚范围
L₁	公称
	最大值
	最小值
L₂	公称
	最大值
	最小值
L₃	公称
	最大值
	最小值
L₄	公称
	最大值
	最小值
h₁	公称
	最大值
	最小值
h₂	公称
	最大值
	最小值
c	公称
	最大值
	最小值

0.6~1.7	0.6~1.7	1.5~3	0.7~2	1.5~2.5	1.8~3.5	1.5~3
12.7	12.7	12.7	17.45	17.45	17.45	19
12.83	12.83	12.83	17.58	17.58	17.58	19.13
12.57	12.57	12.57	17.32	17.32	17.32	18.87
9.55	9.55	9.55	12.6	12.6	12.6	14.15
9.93	9.93	9.93	12.98	12.98	12.98	14.53
9.17	9.17	9.17	12.22	12.22	12.22	13.77
9.23	9.23	9.23	12.28	12.28	12.28	13.85
9.33	9.33	9.33	12.38	12.38	12.38	13.95
9.13	9.13	9.13	12.18	12.18	12.18	13.75
9.35	9.35	9.35	12.4	12.4	12.4	13.97
9.45	9.45	9.45	12.5	12.5	12.5	14.07
9.25	9.25	9.25	12.3	12.3	12.3	13.87
4.75	4.75	5.2	5.38	6.38	7.14	7.14
4.83	4.83	5.28	5.46	6.46	7.22	7.22
4.67	4.67	5.12	5.3	6.3	7.06	7.06
1.98	1.98	3.2	2.21	3.17	3.96	3.17
2.06	2.06	3.28	2.29	3.25	4.04	3.25
1.9	1.9	3.12	2.13	3.09	3.88	3.09
1.09	1.09	1.19	1.07	1.19	1.19	1.19
1.17	1.17	1.27	1.15	1.27	1.27	1.27
1.01	1.01	1.11	0.99	1.11	1.11	1.11

采用标准

QC /T 611 - 1999

冲压螺母

技术条件和引用标准

材料
螺纹	公差
	标准
公差	产品等级
	标准
表面处理	种类
保证载荷
验收及包装

钢，240~280 HV

6H：镀锌钝化；6G：不经处理

GB/T 196、GB/T 197

A级

GB/T 3103.1

① 不经处理；② 镀锌钝化，QC/T 625

GB/T 3098.2

GB/T 90.1、GB/T 90.2

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

类似标准及供货信息

1	[国标] GB 809 - 1988	嵌装圆螺母 Lnsert Round Nuts 供应商(1)
2	[德标] DIN 16903 (Q) - 1974	滚花通孔中间带槽镶入螺母封闭型 Q型 Closed Insert Nuts For Plastics Mouldings - Round Without Shoulder - Type Q 供应商(1)
3	[德标] DIN 16903 (S) - 1974	滚花通孔中间带槽台阶镶入螺母封闭型 S型 Closed Insert Nuts For Plastics Mouldings - Round Without Shoulder - Type S 供应商(1)
4	[德标] DIN 16903 (A) - 1974	六角通孔中间带槽镶入螺母 - A型 Open Insert Nuts For Plastics Mouldings - Hex Without Shoulder - Type A
5	[德标] DIN 16903 (B) - 1974	滚花通孔中间带槽镶入螺母 - B型 Open Insert Nuts For Plastics Mouldings - Round Without Shoulder - Type B
6	[德标] DIN 16903 (C) - 1974	六角通孔中间带槽台阶镶入螺母 - C型 Open Insert Nuts For Plastics Mouldings - Hex With Shoulder - Type C
7	[德标] DIN 16903 (D) - 1974	滚花通孔中间带槽台阶镶入螺母 - D型 Open Insert Nuts For Plastics Mouldings - Round With Shoulder - Type D
8	[德标] DIN 16903 (E) - 1974	六角通孔中间带槽镶入螺母带塑料密封垫 E型 Closed Insert Nuts With Disk For Plastics Mouldings - Hex Without Shoulder - Type E
9	[德标] DIN 16903 (F) - 1974	滚花通孔中间带槽镶入螺母带密封垫 - F型 Closed Insert Nuts With Disk For Plastics Mouldings - Round Without Shoulder - Type F
10	[德标] DIN 16903 (H) - 1974	滚花通孔中间带槽台阶镶入螺母带密封垫 H型 Closed Insert Nuts With Disk For Plastics Mouldings-round With Shoulder - Type H
11	[德标] DIN 16903 (G) - 1974	六角通孔中间带槽台阶镶入螺母带密封垫圈 G型 Closed Insert Nuts With Disk For Plastics Mouldings - Hex With Shoulder - Type G
12	[德标] DIN 16903 (P) - 1974	六角封闭型中间带槽镶入螺母 P型 Closed Insert Nuts For Plastics Mouldings - Hex Without Shoulder - Type P
13	[德标] DIN 16903 (R) - 1974	六角封闭型中间带槽台阶镶入螺母 R型 Closed Insert Nuts For Plastics Mouldings - Hex With Shoulder - Type R
14	[德标] DIN 16903 (T) - 1974	滚花通孔中间带槽多台阶镶入螺母封闭型 T型 Insert Nuts; Heavy Type For Plastics Mouldings And Pressure Die Castings With Dead Hole - Type T
15	[德标] DIN 16903 (U) - 1974	滚花通孔中间带槽多台阶镶入螺母封闭型 U型 Insert Nuts; Heavy Type For Plastics Mouldings And Pressure Die Castings With Dead Hole - Type U
16	[机械行业] JB /T 7274.6 (insert) - 2014	T型把手用嵌件 Inserts for T - Knob
17	[机械行业] JB /T 7274.8 - 2014	三角箭形把手用嵌件 Insert for Triangular Star Shape Knobs
18	[机械行业] JB /T 7275 - 2014	嵌套 Open Insert Nuts
19	[企标] YJT 3018	非标圆形厚螺母 Non-standard long round nut 供应商(1)
20	[企标] YJT 5027	Z 890型镶嵌螺母螺套 Press-in threaded Insert, Z 890
21	[汽标] QC /T 615 - 2011	B型通孔式嵌装塑料螺母 Plastic Expansion Nut with Open End - Type B
22	[汽标] QC /T 616 - 2011	C型通孔式嵌装塑料螺母 Plastic Expansion Nut with Open End. Type C
23	[汽标] QC /T 879 - 2011	E型通孔式嵌装塑料螺母 Plastic Expansion Nut With Open End, Type E
24	[汽标] QC /T 611 - 1999	冲压螺母 Stamping nut
25	[汽标] QC /T 615 - 1999	B型通孔式嵌装塑料螺母 Plastic Expansion Nut with Open End - Type B
26	[汽标] QC /T 616 - 1999	C型通孔式嵌装塑料螺母 Plastic Expansion Nut with Open End. Type C

注：技术数据仅供参考，以官方原件为准！
