井口设备类型法兰连接 — 密封圈 — П型 GOST 28919 - 1991

选择规格尺寸 点击↓

23

24

26

27

31

35

37

39

45

46

49

50

53

54

57

65

66

73

74

GOST 28919 - 1991 井口设备类型法兰连接 — 密封圈 — П型

尺寸单位: mm
俄标GOST 28919 - 1991 GOST28919 28919GOST 井口设备类型法兰连接 — 密封圈 — П型
GOST 28919 - 1991 井口设备类型法兰连接 — 密封圈 — П型
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表

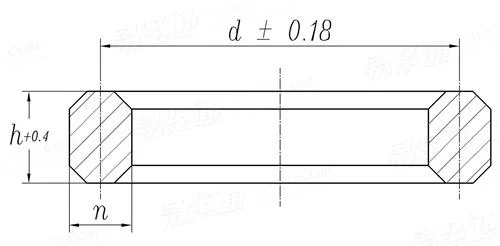

规格
23 24 26 27 31 35 37 39 45 46
d
h
n ± 0.2
单重(钢制)≈kg
82.5 95.2 101.6 107.9 123.8 136.5 149.2 161.9 211.1 211.1
16 16 16 16 16 16 16 16 16 18
11.1 11.1 11.1 11.1 11.1 11.1 11.1 11.1 11.1 12.7
0.38 0.41 0.46 0.49 0.71 0.97 0.65 1.20 0.92 2.05
规格
49 50 53 54 57 65 66 73 74
d
h
n ± 0.2
单重(钢制)≈kg
269.9 269.9 323.8 323.8 381.0 469.9 469.9 584.2 584.2
16 21 16 21 16 16 21 18 24
11.1 15.9 11.1 15.9 11.1 11.1 15.9 12.7 19
1.17 2.10 1.41 2.60 1.65 2.10 3.89 2.18 3.60
①,1.1 垫圈应仅由一件式坯料制成。
----------------------------------------------------------------------------------------------------------------------------------------
1.2 制造环形垫圈的材料硬度不得超过：
- 107 HB用于碳钢;
- 131 HB优质钢材：
- 160 HB用于碳钢。
推荐的垫片材料的硬度应符合表中的规定。
密封圈材料 |钢种，标准数量 |布氏硬度，不超过
Y1 |Steel 0 GOST 380 | 107
     |CT 08KпGOST 1050 | 98
| |
Y2 |CT 20 GOST 1050 | 127
      |CT 08 GOST 1050 | 109
| |
K1 |12X18H9T GOST 5632 | 160
K3 |10X17H13M3T GOST 5632 | 160
备注：
1.垫圈Y1和Y2设计用于非耐腐蚀设备。
2.垫片K1设计用于在井眼环境中操作的设备，其中C02的体积含量高达6％;垫圈K3设计用于在井眼环境中运行的设备，其中CO2和H2S的体积含量高达25％。
----------------------------------------------------------------------------------------------------------------------------------------
1.3。垫圈和法兰材料或与垫圈接触的法兰槽表面材料的硬度差异应不小于50布氏硬度单位，除非产品规格和技术文件中有其他标准。
1.4。由非合金钢制成的垫圈应采用涂层制造。涂层应为镉或锌，符合GOST 9.301。涂层厚度应为5至13微米。
1.5。垫圈的密封表面应无腐蚀痕迹，污染，划痕，划痕，凹痕和其他缺陷。
