米字槽80°沉头自攻钉 [Table 9] BS 4174 - 1972

选择规格尺寸 点击↓

2#

4#

6#

8#

10#

12#

14#

16#

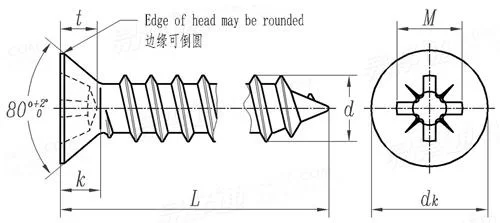

BS  4174 - 1972 米字槽80°沉头自攻钉  [Table 9]

尺寸单位: 英寸(inch)
英标BS 4174 - 1972 BS4174 4174BS 米字槽80°沉头自攻钉  [Table 9]
BS  4174 - 1972 米字槽80°沉头自攻钉  [Table 9]
扫一扫分享
规格
2# 4# 6# 8# 10# 12# 14# 16#
dk (mm) 最大值
最小值
k (mm) 参考值
t (mm) 最大值
最小值
M (mm) 公称
槽号
dk (in.) 最大值
最小值
k (in.) 参考值
t (in.) 最大值
最小值
M (in.) 公称
4.37 5.71 7.09 8.43 9.78 11.13 12.88 16.13
3.73 4.95 6.2 7.42 8.64 9.88 11.48 14.43
1.3 1.7 2.11 2.54 2.95 3.35 3.89 4.85
1.6 2.26 2.72 3.07 3.45 3.71 4.4 5.59
1.19 1.85 2.26 2.62 3 3.25 3.94 5.13
2.4 3.05 4.22 4.6 5.00 6.35 7.00 9.07
1 1 2 2 2 3 3 4
0.172 0.225 0.279 0.332 0.385 0.438 0.507 0.635
0.147 0.195 0.244 0.292 0.340 0.389 0.452 0.568
0.051 0.067 0.083 0.100 0.116 0.132 0.153 0.191
0.063 0.089 0.107 0.121 0.136 0.146 0.173 0.220
0.047 0.073 0.089 0.103 0.118 0.128 0.155 0.202
0.094 0.120 0.166 0.181 0.196 0.250 0.275 0.357
①,以上尺寸适用于无涂层螺钉,涂层后可能会超过该尺寸。
