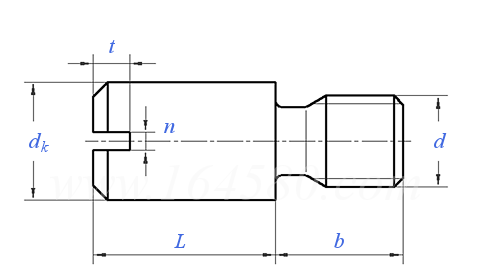

开槽轴肩螺钉 DIN 927 - 2012

选择规格尺寸点击↓

M1.2

M1.4

M1.6

M2.5

尺寸单位: mm

模型下载

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

螺纹尺寸
d

M1.2

M1.4

M1.6

M2.5

P	螺距
b	最小值=公称
b	最大值
d_k	最大值=公称
d_k	最小值
n	公称
	最大值
	最小值
t	最大值
t	最小值

0.25	0.25	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1
1.8	1.8	2.2	2.5	2.8	3.5	4.5	6	7	8
2.05	2.05	2.45	2.75	3.05	3.8	4.8	6.3	7.36	8.36
1.6	1.8	2	2.2	2.8	3.5	4	5.5	6.5	8
1.575	1.775	1.975	2.175	2.775	3.47	3.97	5.47	6.464	7.964
0.2	0.25	0.25	0.3	0.3	0.4	0.5	0.6	0.8	1
0.4	0.45	0.45	0.5	0.5	0.6	0.7	0.8	1	1.2
0.26	0.31	0.31	0.36	0.36	0.46	0.56	0.66	0.86	1.06
0.52	0.52	0.63	0.74	0.84	0.95	1.05	1.42	1.63	2
0.4	0.4	0.48	0.56	0.64	0.72	0.8	1.12	1.28	1.6

①,材料：
a)钢，性能等级：14H，按DIN EN ISO 898-5
b)不锈钢，性能等级：A1-12H, A2-12H，按DIN EN ISO 3506-3
c)有色金属，性能等级：CU2，CU3，按DIN EN 28839

替代列表

DIN 927 - 1986 DIN 927 - 2012

技术条件和引用标准

材料

钢

不锈钢

有色金属

通用要求
螺纹	公差
	标准
机械性能 ^①	等级
	标准
公差	产品等级
	标准
表面处理
表面缺陷
验收及包装
备注

DIN ISO 8992
≤ M1.4：4h ≥ M1.6：6g
DIN ISO 965-1
14H	A1-12H A2-12H	CU2 CU3
DIN EN ISO 898-5	DIN EN ISO 3506-3^②	DIN EN 28839 机械性能按协议
≤ M1.4：F ≥ M1.6：A
DIN 267-6 DIN EN ISO 4759-1
不经处理电镀 DIN EN ISO 4042	钝化 DIN EN ISO 16048	blank 电镀 DIN EN ISO 4042
DIN EN 26157-1	/	/
DIN EN ISO 3269
① ＜M1.6，机械性能按协议。 ② Because of the thread undercut, the test torques according to DIN EN ISO 3506-3 are not achieved. However, all other requirements must be met.

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
