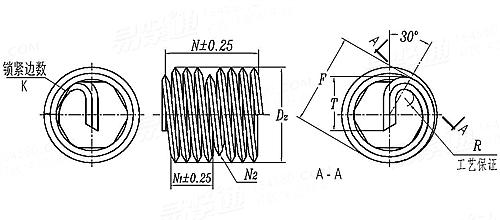

锁紧型无折断槽钢丝螺套 GJB 5110 - 2002

选择规格尺寸 点击↓

3

4

5

6

7

8

8

10

10

10

12

12

14

16

16

同规格，其他部分尺寸不同
GJB 5110 - 2002 锁紧型无折断槽钢丝螺套

尺寸单位: mm
军标GJB 5110 - 2002 GJB5110 5110GJB 锁紧型无折断槽钢丝螺套
GJB 5110 - 2002 锁紧型无折断槽钢丝螺套
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
螺纹规格
d
3 4 5 6 7 8 8 10 10 10 12 12 14 16 16
P 螺距
Dz 公自由状态外径 最小值
最大值
F 引导尺寸 最小值
最大值
T 安装柄长度 最小值
最大值
R 安装柄转接圆弧 最大值
N2 圈数 最大值
k 边数 参考
N 装配长度 N=6
N=8
N=10
N=12
N=14
N=16
N=18
N=20
N1 N=6 圈数
装配长度
N=8 圈数
装配长度
N=10 圈数
装配长度
N=12 圈数
装配长度
N=14 圈数
装配长度
N=16 圈数
装配长度
N=18 圈数
装配长度
N=20 圈数
装配长度
千件重kg N=6
N=8
N=10
N=12
N=14
N=16
N=18
N=20
0.5 0.7 0.8 1 1 1 1.25 1 1.25 1.5 1.5 1.75 1. 5 1.5 2
3.9 5.16 6.32 7.62 8.72 9.82 10.06 12.08 12.38 12.52 14.68 14.68 16.92 19.18 19.34
4.1 5.36 6.54 7.84 8.94 10.04 10.34 12.36 12.68 12.8 14.96 14.98 17.2 19.52 19.74
- - - 7.34 8.34 9.34 9.66 11.34 11.66 11.99 14.03 14.35 16.03 18.03 18.68
- - - 7.61 8.61 9.61 9.93 11.61 11.93 12.26 14.42 14.74 16.42 18.42 19.07
1.9 2.5 3.3 3.9 4.9 5.9 5.4 7.9 7.4 6.8 8.8 8.4 10.8 12.8 11.8
2.4 3.2 4.1 4.9 5.9 6.9 6.6 8.9 8.6 8.3 10.3 10.1 12.3 14.3 13.8
0.4 0.5 0.6 0.7 0.8 1 1 1 1.2 1.2 1.2 1.6 1.6 2 2
1.5 1.5 1.5 1.5 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
4 4 4 6 6 6 6 6 6 6 6 6 6 6 6
3.85 5.31 6.08 7.54 7.55 7.56 9.43 - - - - - - - -
4.97 6.85 7.84 9.72 9.73 9.74 12.15 9.85 12.31 14.52 14.51 16.57 14.57 14.68 19.14
6.08 8.36 9.6 11.9 11.91 11.93 14.88 12.06 15.07 17.78 17.76 20.28 17.84 17.92 23.43
- 9.92 11.36 14.08 14.1 14.11 17.6 14.27 17.83 21.03 21.02 23.99 21.11 21.27 27.71
- 11.46 13.12 16.26 16.28 16.3 20.33 16.48 20.6 24.29 24.27 27.69 24.38 24.56 32
- - - 18.44 18.46 18.48 23.05 18.7 23.36 27.54 27.52 31.4 27.65 27.86 36.28
- - - - 20.65 20.67 25.78 20.91 26.13 30.8 30.77 35.1 30.91 31.15 40.57
- - - - 22.82 22.85 28.5 23.12 28.39 34.05 34.02 38.8 34.18 34.45 44.86
3 3 3 3 3 3 3 - - - - - - - -
2.08 3.01 3.43 4.27 4.27 4.3 5.77 - - - - - - - -
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
2.6 3.78 4.3 5.36 5.35 5.36 6.67 5.4 6.93 8.01 8 9.08 8.04 8.09 10.57
5 5 5 5 5 5 5 5 5 5 5 5 5 5 5
3.13 4.55 5.18 6.45 6.44 6.45 8.03 6.51 8.3 9.64 9.68 10.9 9.67 9.73 12.67
- 6 6 6 6 6 6 6 6 6 6 6 6 6 6
- 5.32 6.05 7.54 7.52 7.54 9.4 7.61 9.54 11.27 11.26 12.87 11.36 11.38 14.86
- 7 7 7 7 7 7 7 7 7 7 7 7 7 7
- 6.09 6.93 8.63 8.61 8.63 10.74 8.71 11.07 12.9 12.88 14.56 12.94 13.03 17
- - - 8 8 8 8 8 8 8 8 8 8 8 8
- - - 9.72 9.7 9.72 12.1 9.81 12.31 14.52 14.51 16.57 14.57 14.68 19.14
- - - - 9 9 9 9 9 9 9 9 9 9 9
- - - - 10.53 10.06 13.13 10.69 13.85 15.81 15.88 18.43 16.2 16.32 21.5
- - - - 10 10 10 10 10 10 10 10 10 10 10
- - - - 11.59 11.07 14.45 11.77 15.07 17.4 17.48 20.28 17.84 17.92 23.43
84 216 352 655 764 874 1364 - - - - - - - -
110 282 461 858 1001 1144 1787 1445 2261 3201 3834 5108 4489 5168 8986
136 349 571 1061 1238 1415 2209 1787 2795 3958 4741 6315 5551 6388 11111
- 416 680 1264 1475 1686 2632 2129 3329 4715 5647 7522 6613 7612 13232
- 483 789 1467 1711 1956 3054 2471 3865 5472 6553 8726 7675 8833 15357
- - - 1670 1948 2227 3477 2813 4399 6229 7460 9934 8737 10057 17477
- - - - 2185 2497 3899 3155 4935 6985 8366 11137 9796 11277 19602
- - - - 2422 2768 4322 3497 5470 7742 9272 12374 10858 12502 21727
①,材料：1Cr18Ni9 （允许用1Cr18Ni9Ti )，材料技术条件按 GB/T 4240-1993。
②,技术条件按 GJB 5107-2002。
