ASME/ANSI B 18.5 - 2012 英制圆头方颈螺栓 [Table2]  (A307, SAE J429, F468, F593)

尺寸单位: inch
美标ASME/ANSI B18.5 - 2012 ASME/ANSI18.5 1 英制圆头方颈螺栓 [Table2]  (A307, SAE J429, F468, F593)
ASME/ANSI B 18.5 - 2012 英制圆头方颈螺栓 [Table2]  (A307, SAE J429, F468, F593)
扫一扫分享

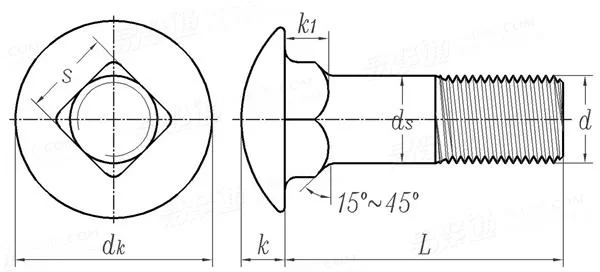

螺纹规格
d
10# 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1
d
PP UNC
ds 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
s 最大值
最小值
k1 最大值
最小值
0.1900 0.2500 0.3125 0.3750 0.4375 0.5000 0.6250 0.7500 0.8750 1.0000
24 20 18 16 14 13 11 10 9 8
0.199 0.260 0.324 0.388 0.452 0.515 0.642 0.768 0.895 1.022
0.159 0.213 0.272 0.329 0.385 0.444 0.559 0.678 0.795 0.910
0.469 0.594 0.719 0.844 0.969 1.094 1.344 1.594 1.844 2.094
0.436 0.563 0.688 0.782 0.907 1.032 1.219 1.469 1.719 1.969
0.114 0.145 0.176 0.208 0.239 0.270 0.344 0.406 0.459 0.531
0.094 0.125 0.156 0.188 0.219 0.250 0.313 0.375 0.438 0.500
0.199 0.260 0.324 0.388 0.452 0.515 0.642 0.768 0.895 1.022
0.185 0.245 0.307 0.368 0.431 0.492 0.616 0.741 0.865 0.990
0.125 0.156 0.187 0.219 0.250 0.281 0.344 0.406 0.469 0.531
0.094 0.125 0.156 0.188 0.219 0.250 0.313 0.375 0.438 0.500
①,最小螺纹长度:
螺纹的最小长度应等于螺栓基本直径的两倍加上0.25英寸(对于6英寸或更短的螺栓标称长度),以及两倍基本螺栓直径加上0.50英寸(对于较长的标称长度)。
标称长度太短而无法容纳最小螺纹长度的螺栓应为全螺纹螺栓。从头部或颈部到第一个完整(完整)螺纹的长度不得超过2-1/2螺纹(尺寸小于等于1英寸)和3-1/2螺纹(尺寸大于1英寸)。
