英制圆头螺栓 [Table1] (A307, SAE J429, F468, F593) ASME/ANSI B 18.5 - 2012

选择规格尺寸点击↓

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

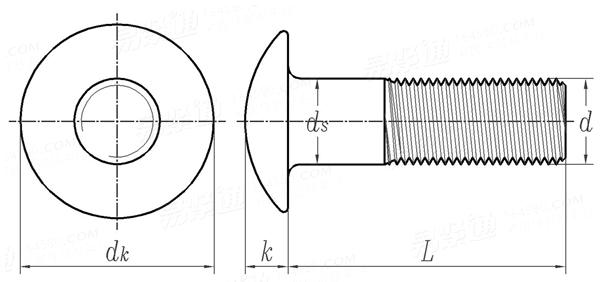

ASME/ANSI B 18.5 - 2012 英制圆头螺栓 [Table1] (A307, SAE J429, F468, F593)

尺寸单位: inch

美标ASME/ANSI B18.5 - 2012 ASME/ANSI18.5 1 英制圆头螺栓 [Table1] (A307, SAE J429, F468, F593)

扫一扫分享

单重计算公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级

螺纹规格
d

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

d
PP
d_s	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值

0.1900	0.2500	0.3125	0.3750	0.4375	0.5000	0.6250	0.7500	0.8750	1.0000
24	20	18	16	14	13	11	10	9	8
0.199	0.260	0.324	0.388	0.452	0.515	0.642	0.768	0.895	1.022
0.182	0.237	0.298	0.360	0.421	0.483	0.605	0.729	0.852	0.976
0.469	0.594	0.719	0.844	0.969	1.094	1.344	1.594	1.844	2.094
0.438	0.563	0.688	0.782	0.907	1.032	1.219	1.469	1.719	1.969
0.114	0.145	0.176	0.208	0.239	0.270	0.344	0.406	0.469	0.531
0.094	0.125	0.156	0.188	0.219	0.250	0.313	0.375	0.438	0.500

①,最小螺纹长度:
螺纹的最小长度应等于螺栓基本直径的两倍加上0.25英寸（对于6英寸或更短的螺栓标称长度），以及两倍基本螺栓直径加上0.50英寸（对于较长的标称长度）。
标称长度太短而无法容纳最小螺纹长度的螺栓应为全螺纹螺栓。从头部或颈部到第一个完整（完整）螺纹的长度不得超过2-1/2螺纹（尺寸小于等于1英寸）和3-1/2螺纹（尺寸大于1英寸）。

替代列表

ANSI/ASME B 18.5 - 2008 ANSI/ASME B 18.5 - 2012 ASME B 18.5 - 2012(R2017)

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金属热处理工艺分类及代号

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
