窄边弧形弹簧垫圈 SN 60727 (VSKZ)

选择规格尺寸点击↓

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

尺寸单位: mm

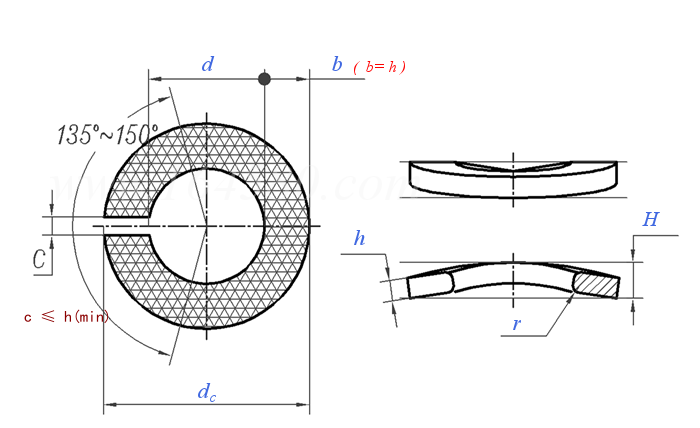

西门子SN 60727 (VSKZ) SN60727 60727SN 窄边弧形弹簧垫圈

模型下载

扫一扫分享

单重计算公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称直径

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

d	最大值
	最小值
d_c	最大值
h	公称
	最大值
	最小值
H
r	≈
千件重kg

4.4	5.4	6.5	8.5	10.8	13	15	17.2	21.2
4.1	5.1	6.1	8.1	10.2	12.2	14.2	16.2	20.2
7	8.8	9.9	12.7	16.1	18.3	21.4	24.6	30.6
1.2	1.6	1.6	2	2.5	2.5	3	3.5	4.5
1.3	1.7	1.7	2.1	2.65	2.65	3.2	3.7	4.7
1.1	1.5	1.5	1.9	2.35	2.35	2.8	3.3	4.3
1.7	2.1	2.1	2.8	3.7	3.7	4.5	5.2	6.4
0.3	0.3	0.3	0.5	0.8	0.8	1	1	1
0.195	0.37	0.425	1.05	1.96	2.28	3.8	5.94	12.3

①,b = h

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

紧固件公差平垫圈
