大扁头半空心铆钉Table13 SAE J 492 - 1968

选择规格尺寸 点击↓

1/16

3/32

1/8

9/64

3/16

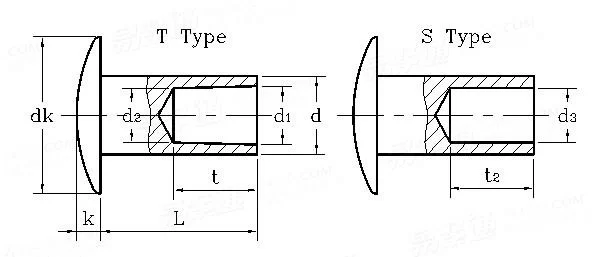

SAE J 492 - 1968 大扁头半空心铆钉Table13

尺寸单位: inch
美标SAE J492 - 1968 SAE492 492SAE 大扁头半空心铆钉Table13
SAE J 492 - 1968 大扁头半空心铆钉Table13
扫一扫分享
螺纹规格
d
1/16 3/32 1/8 9/64 3/16
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
d1 T型 最大值
最小值
d2 T型 最小值
t T型 最小值
d3 S型 最大值
最小值
t2 S型 最大值
最小值
0.061 0.089 0.123 0.146 0.180
0.058 0.085 0.118 0.141 0.182
0.130 0.192 0.286 0.318 0.381
0.120 0.182 0.276 0.306 0.369
0.020 0.026 0.038 0.045 0.065
0.014 0.020 0.030 0.035 0.055
0.046 0.069 0.095 0.112 0.145
0.042 0.065 0.091 0.106 0.139
0.036 0.057 0.079 0.091 0.120
0.042 0.057 0.082 0.104 0.135
0.044 0.068 0.090 0.107 0.141
0.039 0.062 0.084 0.100 0.134
0.057 0.072 0.104 0.135 0.166
0.042 0.057 0.089 0.120 0.151
