销轴 SAE J 493 - 1961

选择规格尺寸点击↓

3/16

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

尺寸单位: inch

扫一扫分享

单重计算公差

螺纹规格
d

3/16

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

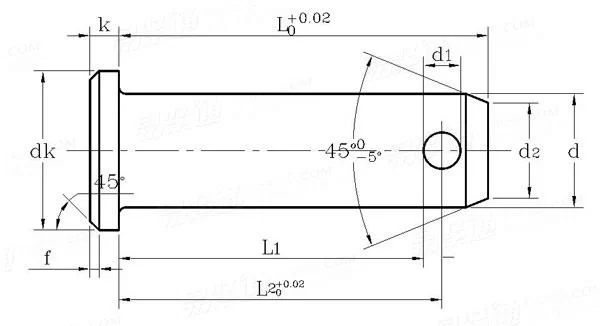

d	最大值
	最小值
d_k
k
f
d₁	最大值
	最小值
d₂	最大值
	最小值
L₀
L₂
L₁

0.186	0.248	0.311	0.373	0.436	0.496	0.621	0.746	0.871	0.996
0.181	0.243	0.306	0.368	0.431	0.491	0.616	0.741	0.866	0.991
0.312	0.375	0.438	0.5	0.562	0.625	0.812	0.938	1.031	1.188
0.062	0.094	0.094	0.125	0.156	0.156	0.203	0.25	0.312	0.344
0.016	0.031	0.031	0.031	0.047	0.047	0.062	0.078	0.094	0.109
0.088	0.088	0.119	0.119	0.119	0.151	0.151	0.182	0.182	0.182
0.073	0.073	0.104	0.104	0.104	0.136	0.136	0.167	0.167	0.167
0.152	0.214	0.265	0.327	0.390	0.439	0.564	0.678	0.803	0.928
0.147	0.209	0.259	0.321	0.384	0.431	0.556	0.668	0.793	0.918
0.578	0.766	0.938	1.062	1.188	1.359	1.609	1.906	2.156	2.406
0.484	0.672	0.812	0.938	1.062	1.203	1.453	1.719	1.969	2.219
0.445	0.633	0.757	0.883	1.008	1.133	1.383	1.633	1.883	2.133

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
