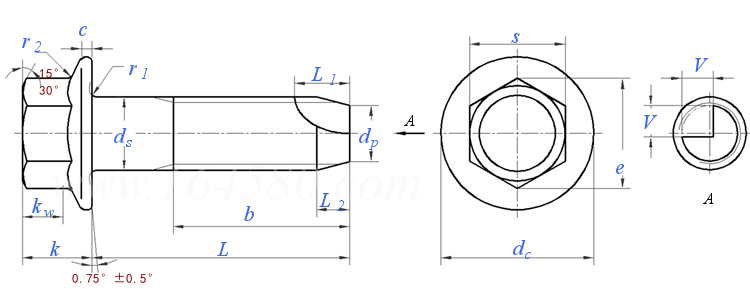

六角法兰自排屑螺栓 Q 178

选择规格尺寸点击↓

M10

M12

尺寸单位: mm

扫一扫分享

公差

螺纹规格
d

M10

M12

P	螺距
s	最大值
s	最小值
d_c	最大值
d_s	最大值
d_s	最小值
k	最大值
h	最小值
L₁	最大值

1	1.25	1.5	1.75
8	10	13	15
7.78	9.78	12.73	14.73
13.6	17	20.8	24.7
6	8	10	12
5.82	7.78	9.78	11.73
6.9	8.5	9.7	12.1
1.1	1.2	1.5	1.8
5	6.25	7.5	8.75

采用标准

QC /T 853 - 2011

六角法兰自排屑螺栓

技术条件和引用标准

材料

钢

螺纹	公差
	标准
机械性能	等级
	标准
公差	产品等级
	标准
表面处理	种类
	标准
表面缺陷
验收及包装

GB/T 196、GB/T 197

8.8

GB/T 3098.1

GB/T 3103.1

① 镀锌钝化；② 非电解锌片涂层

QC/T 625

GB/T 5779.1

GB/T 90.1、GB/T 90.2

引用参考

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 5280 - 2002

自攻螺钉用螺纹
