首页 产品与标准 DL /T 764 - 2014 电力金具用螺杆带销孔六角头螺栓

电力金具用螺杆带销孔六角头螺栓 DL /T 764 - 2014

选择规格尺寸 点击↓

M12

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

M42

M45

M48

M52

M56

M60

M64

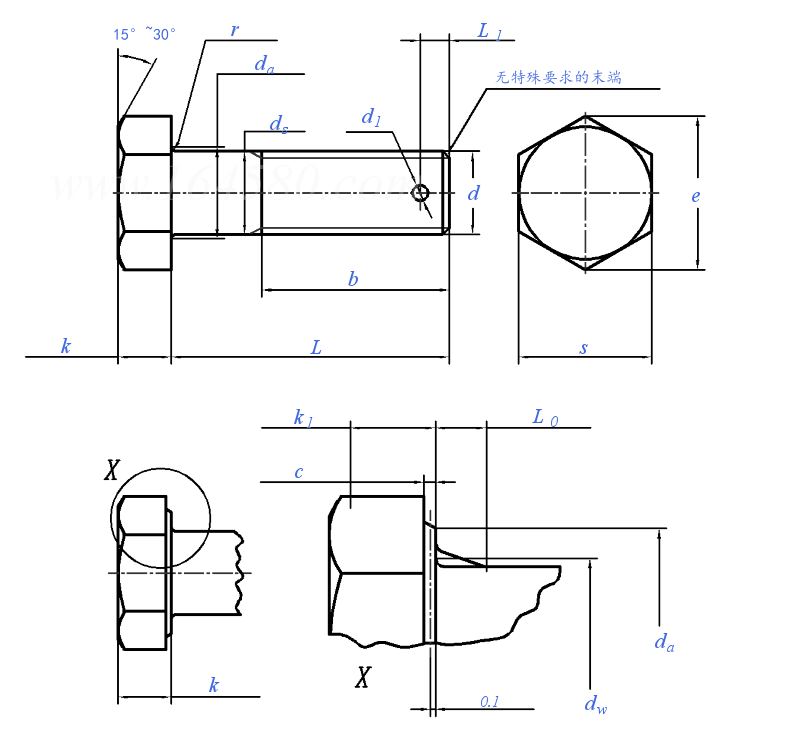

DL /T 764 - 2014 电力金具用螺杆带销孔六角头螺栓

尺寸单位: mm
电力DL /T764 - 2014 DL764 764DL 电力金具用螺杆带销孔六角头螺栓
DL /T 764 - 2014 电力金具用螺杆带销孔六角头螺栓
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
螺纹规格
d
M12 M16 M18 M20 M22 M24 M27 M30 M33
P 螺距
b 最小值
c 最大值
da 最大值
ds 最大值
最小值
dw 最小值
e 最小值
k 公称
最大值
最小值
k1 最小值
r 最小值
s 最大值=公称
最小值
L0 最大值
d1 最大值
最小值
L1
闭口销型号
1.75 2 2.5 2.5 2.5 3 3 3.5 3.5
25 25 30 35 35 35 40 45 50
0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8
14.7 18.7 21.2 24.4 26.4 28.4 32.4 35.4 38.4
12.7 16.7 18.7 20.84 22.84 24.84 27.84 30.84 34
11.3 15.3 17.3 19.16 21.16 23.16 26.16 29.16 32
16.47 22 24.85 27.7 31.35 33.25 38 42.75 46.55
19.85 26.17 29.56 32.95 37.29 39.55 45.2 50.85 55.37
7.5 10 11.5 12.5 14 15 17 18.7 21
7.95 10.75 12.4 13.4 14.9 15.9 17.9 19.75 22.05
7.05 9.25 10.6 11.6 13.1 14.1 16.1 17.65 19.95
4.94 6.48 7.42 8.12 9.17 9.87 11.27 12.36 13.97
0.6 0.6 0.6 0.8 0.8 0.8 1 1 1
18 24 27 30 34 36 41 46 50
17.57 23.16 26.16 29.16 33 35 40 45 49
3 3 3 4 4 4 6 6 6
4.1 6.1 6.1 6.1 6.1 6.1 7.7 7.7 7.7
3.8 5.8 5.8 5.8 5.8 5.8 7.3 7.3 7.3
6 6 6 8 8 8 10 10 10
2.8A型 3.6B型 3.6B型 3.6C型 3.6C型 3.6C型 4.6D型 4.6D型 4.6D型
螺纹规格
d
M36 M39 M42 M45 M48 M52 M56 M60 M64
P 螺距
b 最小值
c 最大值
da 最大值
ds 最大值
最小值
dw 最小值
e 最小值
k 公称
最大值
最小值
k1 最小值
r 最小值
s 最大值=公称
最小值
L0 最大值
d1 最大值
最小值
L1
闭口销型号
4 4 4.5 4.5 5 5 5.5 5.5 6
50 55 55 60 60 70 70 75 80
0.8 1 1 1 1 1 1 1 1
42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
37 40 43 46 49 53.2 57.2 61.2 65.2
35 38 41 44 47 50.8 54.8 58.8 62.8
51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.14 88.16
60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
22.5 25 26 28 30 33 35 38 40
23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
1 1 1.2 1.2 1.6 1.6 2 2 2
55 60 65 70 75 80 85 90 95
53.8 58.8 63.1 68.1 73.10 78.1 82.8 87.8 92.8
6 6 8 8 10 10 12 12 13
7.7 9.2 9.2 9.2 9.2 9.2 9.2 9.2 9.2
7.3 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8
10 12 12 12 12 15 15 15 15
4.6D型 5.6E型 5.6E型 5.6E型 5.6E型 5.6F型 5.6F型 5.6G型 5.6G型
①,闭口销按 DL/T 764.2 规定。
替代列表
DL /T 764.1 - 2001 DL /T 764 - 2014

技术条件和引用标准

材料
螺纹 标准
公差
尺寸公差
销孔
机械性能
热浸镀锌
表面缺陷
4.8 级和6.8 级螺栓采用碳素结构钢制造；
8.8 级和10.9 级螺栓采用合金结构钢制造。
GB/T 196、GB/T 197
4.8：6g；
6.8级、8.8 级和10.9 级：8g。
GB/T 3103.1 C级
销孔两端应去掉影响销子通入的毛刺。
4.8 级、6.8 级、8.8 级和10.9级：DL/T 284
DL/T 768.7
DL/T 284

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 197 - 2018
普通螺纹 公差
