J型地脚螺栓 DL /T 1236 (J) - 2013

选择规格尺寸点击↓

M20

M24

M27

M30

M36

M42

M48

尺寸单位: mm

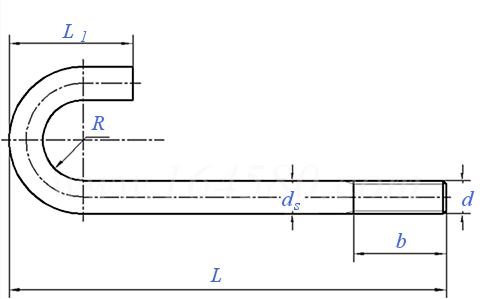

电力DL /T1236 (J) - 2013 DL1236 1236DL J型地脚螺栓

模型下载

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

螺纹尺寸
d

M20

M24

M27

M30

M36

M42

M48

P	螺距
d_s	公称
	最大值
	最小值
L₁	最小值
R	最小值
b	最小值
b	最大值
L	1
	2
	3
	4

2.5	3	3	3.5	4	4.5	5
20	24	27	30	36	42	48
20.84	24.84	27.84	30.84	37	43	49
19.16	23.16	26.16	29.16	35	41	47
90	110	120	140	160	190	220
40	50	55	60	75	85	95
60	72	81	90	108	126	144
80	96	108	120	144	168	192
560	672	681	890	1008	1226	1444
660	772	881	990	1208	1426	1644
760	872	981	1090	1408	1626	1844
860	972	1081	1190	1608	1826	2044

①,ds允许设计采用比ds_max值更大的尺寸，但螺纹下方3倍的螺纹公称直径长度内的杆部ds不应大于ds_max。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金属热处理工艺分类及代号

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
