首页 产品与标准 YJT 7016 (M2400/SW/WR) 轴用压扁钢丝挡圈 M2400/SW/WR

轴用压扁钢丝挡圈 M2400/SW/WR YJT 7016 (M2400/SW/WR)

选择规格尺寸 点击↓

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

27

28

29

30

32

35

37

38

40

42

43

45

47

48

50

52

55

58

60

63

65

68

70

72

73

75

80

85

90

95

100

105

110

115

120

125

130

135

140

145

150

155

160

165

170

175

180

185

190

195

200

210

220

230

240

250

260

265

270

280

285

290

300

305

310

320

330

340

350

360

370

380

390

400

420

460

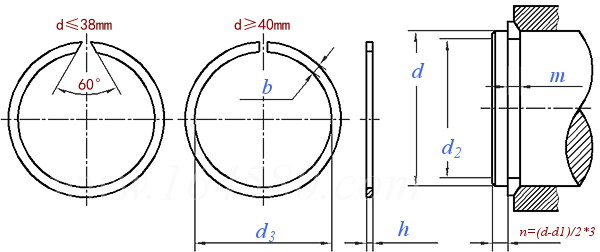

YJT 7016 (M2400/SW/WR) 轴用压扁钢丝挡圈 M2400/SW/WR

尺寸单位: mm
企标YJT 7016 (M2400/SW/WR) YJT7016 7016YJT 轴用压扁钢丝挡圈 M2400/SW/WR
模型下载
YJT 7016 (M2400/SW/WR) 轴用压扁钢丝挡圈 M2400/SW/WR
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称直径
d
4 5 6 7 8 9 10 11 12 13 14 15 16 17
h 最大值
最小值
b 最大值
最小值
d3 最大值
d2 最大值=公称
最小值
m 最小值
千件重(钢制)≈kg
0.5 0.5 0.7 0.7 1 1 1 1 1 1 1.2 1.2 1.2 1.2
0.4 0.4 0.6 0.6 0.9 0.9 0.9 0.9 0.9 0.9 1.1 1.1 1.1 1.1
0.8 1 1.1 1.2 1.3 1.3 1.3 1.3 1.3 1.3 1.5 1.75 1.75 1.75
0.7 0.9 1 1.1 1.2 1.2 1.2 1.2 1.2 1.2 1.4 1.65 1.65 1.65
3.7 4.7 5.6 6.5 7.4 8.4 9.4 10.2 11.2 12.2 13.1 14 15 16
3.8 4.8 5.7 6.7 7.6 8.6 9.6 10.5 11.5 12.5 13.5 14.4 15.4 16.4
3.71 4.71 5.61 6.61 7.51 8.51 9.51 10.39 11.39 12.39 13.39 14.29 15.29 16.29
0.6 0.6 0.8 0.8 1.1 1.1 1.1 1.1 1.1 1.1 1.3 1.3 1.3 1.3
0.02 0.05 0.09 0.12 0.2 0.24 0.25 0.29 0.3 0.34 0.5 0.66 0.69 0.72
公称直径
d
18 19 20 21 22 24 25 26 27 28 29 30 32 35
h 最大值
最小值
b 最大值
最小值
d3 最大值
d2 最大值=公称
最小值
m 最小值
千件重(钢制)≈kg
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5
1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.4 1.4 1.4 1.4 1.4 1.4
1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 2.3 2.3 2.3 2.3 2.3 2.3
1.65 1.65 1.65 1.65 1.65 1.65 1.65 1.65 2.2 2.2 2.2 2.2 2.2 2.2
17 17.9 18.7 19.7 20.7 22.5 23.5 24.5 25.5 26.5 27.5 28.5 30.2 33.2
17.4 18.4 19.2 20.2 21.2 23 24 25 26 27 28 29 30.8 33.8
17.29 18.27 19.07 20.07 21.07 22.87 23.87 24.87 25.87 26.87 27.87 28.87 30.64 33.64
1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.6 1.6 1.6 1.6 1.6 1.6
0.75 0.8 0.84 0.87 0.91 0.99 1 1.1 2 2.11 2.2 2.33 2.41 2.51
公称直径
d
37 38 40 42 43 45 47 48 50 52 55 58 60 63
h 最大值
最小值
b 最大值
最小值
d3 最大值
d2 最大值=公称
最小值
m 最小值
千件重(钢制)≈kg
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4
2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3
2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2
35.2 36.2 37.8 39.8 40.8 42.8 44.8 45.8 47.8 49.8 52.6 55.6 57.6 60.6
35.8 36.8 38.5 40.5 41.5 43.5 45.5 46.5 48.5 50.5 53.5 56.5 58.5 61.5
35.64 36.64 38.34 40.34 41.34 43.34 45.34 46.34 48.34 50.31 53.31 56.31 58.31 61.31
1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
2.72 2.83 2.91 3.1 3.25 3.39 3.48 3.6 3.73 3.92 4.11 4.4 4.55 4.58
公称直径
d
65 68 70 72 73 75 80 85 90 95 100 105 110 115
h 最大值
最小值
b 最大值
最小值
d3 最大值
d2 最大值=公称
最小值
m 最小值
千件重(钢制)≈kg
1.5 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5
1.4 1.9 1.9 1.9 1.9 1.9 1.9 2.4 2.4 2.4 2.4 2.4 2.4 2.4
2.3 2.8 2.8 2.8 2.8 2.8 2.8 3.4 3.4 3.4 3.4 3.4 3.4 3.4
2.2 2.7 2.7 2.7 2.7 2.7 2.7 3.3 3.3 3.3 3.3 3.3 3.3 3.3
62.6 65.4 67.4 69.4 70.4 72.4 77.4 82 87 92 97 101.7 106.6 111.6
63.5 66.2 68.2 70.2 71.2 73.2 78.2 83 88 93 98 102.7 107.7 112.7
63.31 66.01 68.01 70.01 71.01 73.01 78.01 82.78 87.78 92.78 97.78 102.48 107.48 112.48
1.6 2.2 2.2 2.2 2.2 2.2 2.2 2.7 2.7 2.7 2.7 2.7 2.7 2.7
4.64 8.59 8.71 8.8 8.9 9.32 9.67 16 16 18.2 18.9 20.7 20.9 22.1
公称直径
d
120 125 130 135 140 145 150 155 160 165 170 175 180 185
h 最大值
最小值
b 最大值
最小值
d3 最大值
d2 最大值=公称
最小值
m 最小值
千件重(钢制)≈kg
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3
2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.9 2.9
3.4 3.4 3.4 4 4 4 4 4 4 4 4 4 5 5
3.3 3.3 3.3 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 4.9 4.9
116.5 121.5 126.4 131.1 136 141 145.9 150.9 155.8 160.8 165.7 170.7 175.2 180.2
117.7 122.7 127.7 132.4 137.4 142.4 147.4 154.4 157.4 162.4 167.4 172.4 177 182
117.48 122.45 127.45 132.15 137.15 142.15 147.15 154.15 157.15 162.15 167.15 172.15 176.75 181.75
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.2 3.2
24.1 25.1 26.6 30.2 31.1 32.6 32.8 34.7 36.6 37.4 38.5 39.4 61.2 63.9
公称直径
d
190 195 200 210 220 230 240 250 260 265 270 280 285 290
h 最大值
最小值
b 最大值
最小值
d3 最大值
d2 最大值=公称
最小值
m 最小值
千件重(钢制)≈kg
3 3 3 3 3 3 3 3 4 4 4 4 4 4
2.9 2.9 2.9 2.9 2.9 2.9 2.9 2.9 3.9 3.9 3.9 3.9 3.9 3.9
5 5 5 5 5 5 5 5 7.5 7.5 7.5 7.5 7.5 7.5
4.9 4.9 4.9 4.9 4.9 4.9 4.9 4.9 7.4 7.4 7.4 7.4 7.4 7.4
185.1 190.1 196 204.9 214.8 224.7 234.6 244.5 252.4 257.4 262.3 272.2 277.2 282.1
187 192 197 207 217 227 237 247 255 260 265 275 280 285
186.71 191.71 196.71 206.71 216.71 226.71 236.71 246.68 254.68 259.68 264.68 274.68 279.68 284.68
3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 4.2 4.2 4.2 4.2 4.2 4.2
65.9 67.5 68.4 72 76.3 79.8 81.7 86.5 179 185.2 197.7 198.7 199.5 205.3
公称直径
d
300 305 310 320 330 340 350 360 370 380 390 400 420 460
h 最大值
最小值
b 最大值
最小值
d3 最大值
d2 最大值=公称
最小值
m 最小值
千件重(钢制)≈kg
4 4 4 4 4 4 4 4 4 4 4 4 4.5 4.5
3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 4.4 4.4
7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 12 12
7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 7.4 11.9 11.9
292.1 297.1 302 311.9 321.8 331.7 341.6 351.5 361.5 371.4 381.3 391.2 410 449.5
295 300 305 315 325 335 345 355 365 375 385 395 415 455
294.68 299.68 304.68 314.68 324.64 334.64 344.64 354.64 364.64 374.64 384.64 394.64 414.64 454.64
4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.8 4.8
214.2 219.4 223.1 225.3 228.6 239.3 251.2 253.1 259.2 265.8 273.9 281.1 531 582

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
