四方槽盘头螺钉Table19 ASME/ANSI B 18.6.3 - 2010

选择规格尺寸点击↓

10#

12#

1/4

5/16

3/8

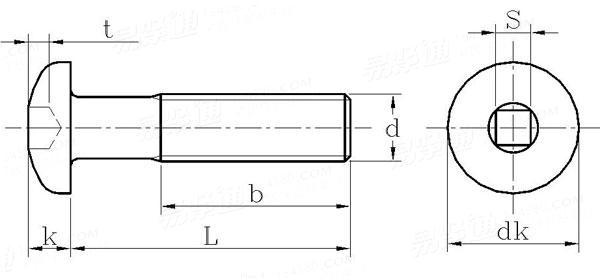

ASME/ANSI B 18.6.3 - 2010 四方槽盘头螺钉Table19

尺寸单位: inch

美标ASME/ANSI B18.6.3 - 2010 ASME/ANSI18.6 四方槽盘头螺钉Table19

模型下载替

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级

螺纹规格
d

10#

12#

1/4

5/16

3/8

PP
d_k	最大值
	最小值
k	最大值
	最小值
s
t	最大值
	最小值

48	40	40	32	32	24	24	20	18	16
0.193	0.219	0.245	0.27	0.322	0.373	0.425	0.492	0.615	0.74
0.18	0.205	0.231	0.256	0.306	0.357	0.407	0.473	0.594	0.716
0.078	0.086	0.095	0.103	0.12	0.137	0.153	0.175	0.218	0.261
0.069	0.076	0.085	0.093	0.11	0.126	0.141	0.162	0.203	0.244
0.07	0.07	0.091	0.091	0.112	0.112	0.133	0.133	0.191	0.191
0.038	0.038	0.065	0.065	0.075	0.075	0.095	0.095	0.1	0.1
0.028	0.028	0.05	0.05	0.06	0.06	0.08	0.08	0.085	0.085

替代列表

ANSI/ASME B 18.6.3 - 2010 ASME B 18.6.3T19-III - 2013

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

类似标准及供货信息

1		[美标] ASME/ANSI B 18.6.7M - 1998	米制四方槽盘头螺钉Table13 Metric square slot pan screws
2		[美标] ASME B 18.6.3 (T19-III) - 2013	四方槽盘头螺钉 [Table 19] (ASTM F837, F468) Square Recessed Pan Head Screws, Type III [Table 19] (ASTM F837, F468)

注：技术数据仅供参考，以官方原件为准！
