不淬硬圆锥销 NF E 25-752 - 1992 (R2002)

选择规格尺寸 点击↓

Φ0.6

Φ0.8

Φ1

Φ1.2

Φ1.5

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ20

Φ25

Φ30

Φ40

Φ50

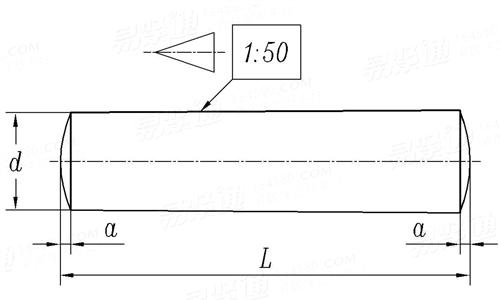

NF E 25-752 - 1992 (R2002) 不淬硬圆锥销

尺寸单位: mm
法国NF E25-752 - 1992 (R2002) NF25-752 25- 不淬硬圆锥销
NF E 25-752 - 1992 (R2002) 不淬硬圆锥销
扫一扫分享
公称直径
d
Φ0.6 Φ0.8 Φ1 Φ1.2 Φ1.5 Φ2 Φ2.5 Φ3 Φ4 Φ5
d (h10) 最大值
最小值
a
0.6 0.8 1 1.2 1.5 2 2.5 3 4 5
0.56 0.76 0.96 1.16 1.46 1.96 2.46 2.96 3.952 4.952
0.08 0.1 0.12 0.16 0.2 0.25 0.3 0.4 0.5 0.63
公称直径
d
Φ6 Φ8 Φ10 Φ12 Φ16 Φ20 Φ25 Φ30 Φ40 Φ50
d (h10) 最大值
最小值
a
6 8 10 12 16 20 25 30 40 50
5.952 7.942 9.942 11.93 15.93 19.916 24.916 29.916 39.9 49.9
0.8 1 1.2 1.6 2 2.5 3 4 5 6.3
类似标准及供货信息
1 圆锥销 [国标]
GB /T 117 - 2000
圆锥销
Taper Pins
供应商(6)
2 圆锥销 [国标]
GB 117 - 1986
圆锥销
Taper Pins
供应商(6)
3 球面端圆锥销 [德标]
DIN 1 - 1981
球面端圆锥销
Taper Pins With Round End
供应商(2)
4 不淬硬圆锥销 A型和B型 [国际]
ISO 2339 - 1986
不淬硬圆锥销 A型和B型
Taper Pins, Unhardened - Type A and B
5 圆锥销 [日标]
JIS B 1352 - 1988
圆锥销
Taper Pins
6 过盈配合圆锥销 [日标]
JIS B 1352 - 1988
过盈配合圆锥销
Taper Pins
7 圆锥销 [汽标代号]
Q 525
圆锥销

8 圆锥销 [欧标]
EN 22339 - 1992
圆锥销
Taper Pins Unhardened
9 圆锥销 [意大利]
UNI 7283 - 1974
圆锥销
Taper Pins
10 不淬硬球面端圆锥销 [意大利]
UNI 129
不淬硬球面端圆锥销
Taper Pins, Unhardened
11 球面端圆锥销 [德标]
DIN EN 22339 - 1992
球面端圆锥销
Taper Pins With Round End
12 锥型螺栓 [军标]
GJB 3371 (/79~/82) - 1998
锥型螺栓
Taper bolts
13 圆锥销 【Table 3 -1】 [美标]
ASME B 18.8.2 - 2020
圆锥销 【Table 3 -1】
Taper Pins
14 圆锥销 【Table1】 [美标]
ASME B 18.8.2 - 2000 (R2010)
圆锥销 【Table1】
Taper pins【Table1】
注:技术数据仅供参考,以官方原件为准!
