首页 产品与标准 CNS 4562 - 1981 十字槽盘头木螺钉

十字槽盘头木螺钉 CNS 4562 - 1981

选择规格尺寸 点击↓

(2)

2.5

3

3.5

4

4.5

5

(5.5)

6

(7)

(8)

括号内尺寸为非优选

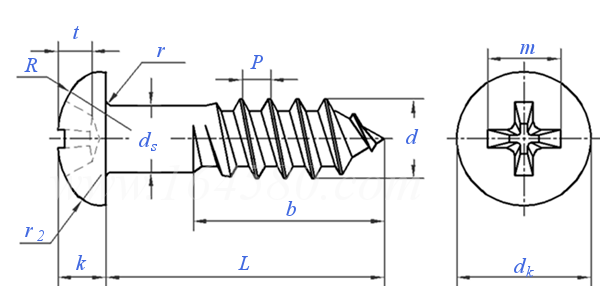

CNS 4562 - 1981 十字槽盘头木螺钉

尺寸单位: mm
台湾CNS 4562 - 1981 CNS4562 4562CNS 十字槽盘头木螺钉
CNS 4562 - 1981 十字槽盘头木螺钉
扫一扫分享
单重计算 公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
螺纹规格
d
(2) 2.5 3 3.5 4 4.5 5 (5.5) 6 (7) (8)
ds
dk 公称
最大值
最小值
k
R
r2
槽号
m
t 最小值
最大值
2 2.5 3 3.5 4 4.5 5 5.5 6 7 8
4 5 6 7 8 9 10 11 12 14 16
4.375 5.375 6.375 7.45 8.45 9.45 10.45 11.55 12.55 14.55 16.55
3.625 4.625 5.625 6.55 7.55 8.55 9.55 10.45 11.45 13.45 15.45
1.4 1.7 2.1 2.4 2.8 3.1 3.5 3.8 4.2 4.9 5.6
3.2 4 4.8 5.6 6.4 7.2 8 8.8 9.6 11.2 12.8
1.6 2 2.4 2.8 3.2 3.6 4 4.4 4.8 5.6 6.4
0 1 1 2 2 2 2 3 3 3 4
/ 2.3 2.7 3.7 4.1 4.4 4.8 6.2 6.6 7.3 8.8
/ 0.85 1.3 1.22 1.62 1.88 2.28 2.42 2.82 3.52 3.93
/ 1.15 1.6 1.72 2.12 2.38 2.78 2.92 3.32 4.02 4.43
千件钢制重≈kg
- - - - - - - - - - -

引用参考

GB /T 922 - 1986
木螺钉技术条件
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
