英制十字槽沉头螺钉 - B.S.W. & B.S.F. 螺纹 [Table 2] BS 450 - 1958

选择规格尺寸 点击↓

1/8

3/16

1/4

5/16

3/8

7/16

1/2

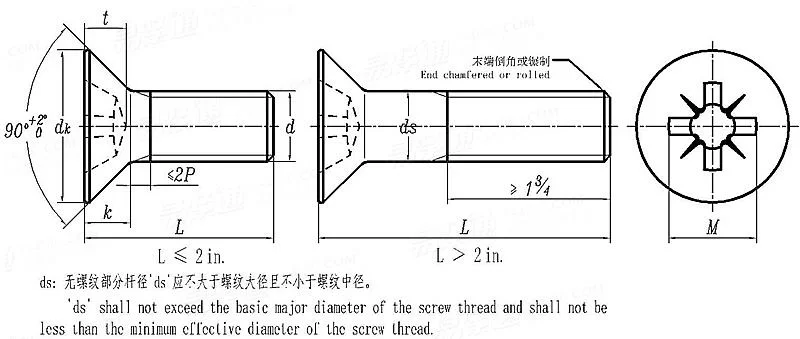

BS  450 - 1958 英制十字槽沉头螺钉 - B.S.W. & B.S.F. 螺纹 [Table 2]

尺寸单位: inch
英标BS 450 - 1958 BS450 450BS 英制十字槽沉头螺钉 - B.S.W. & B.S.F. 螺纹 [Table 2]
BS  450 - 1958 英制十字槽沉头螺钉 - B.S.W. & B.S.F. 螺纹 [Table 2]
扫一扫分享
螺纹尺寸
d
1/8 3/16 1/4 5/16 3/8 7/16 1/2
d
PP 牙数/英寸 B.S.W.
B.S.F.
dk 最大值
最小值
k 最大值
槽号
M 公称
t 深度 最大值
最小值
0.1250 0.1875 0.2500 0.3125 0.3750 0.4375 0.5000
40 24 20 18 16 14 12
/ 32 26 22 20 18 16
0.219 0.328 0.438 0.547 0.656 0.766 0.875
0.201 0.307 0.412 0.518 0.624 0.729 0.835
0.056 0.084 0.113 0.141 0.169 0.197 0.225
1 2 3 4 4 4 4
0.099 0.166 0.250 0.309 0.357 0.386 0.417
0.068 0.106 0.146 0.168 0.216 0.245 0.276
0.052 0.088 0.128 0.150 0.198 0.227 0.258
