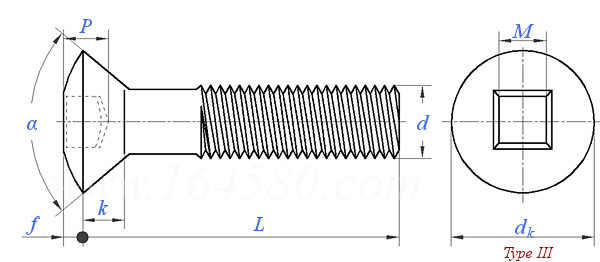

四方槽半沉头螺钉 III型【表7&8】 ASME B 18.6.3 (T8-III) - 2013
| 选择规格尺寸 点击↓ 2# 3# 4# 5# 6# 7# 8# 10# 12# 14# 1/4 16# 18# 5/16 20# 24# 3/8 |
尺寸单位:
inch |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ①,这些长度及更短长度为头部底切型。 ②,若以小数规定公称直径，应省略小数前和小数点后第四位的零。 ③,表中的“R”表示正常插入深入。 ④,方槽内壁略带锥度，以保证插入深量规与有镀层螺钉凹槽的配合。为使插入深测量深度适用于有涂镀层的螺钉，制造者在生产（镦头）时，应为其留出必要的加工余量。 ⑤,尺寸9/16、5/8和3/4仅适用于机螺钉。 ⑥,尺寸7、14、16、18、20和24仅用于自攻螺钉 ⑦,机械螺钉的螺纹长度： 1）螺纹规格≤5#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。 公称长度＞3倍公称直径到 1-1/8 in 的，允许头下肩距最大不超过2倍螺距。 若无其他规定，长螺钉的最小螺纹长度为1 in 。 2）螺纹规格≥6#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。 公称长度＞3倍公称直径到 2 in 的，允许头下螺纹肩距最大不超过2倍螺距。 若无其他规定，长螺钉的最小螺纹长度为 1.5 in 。 |
