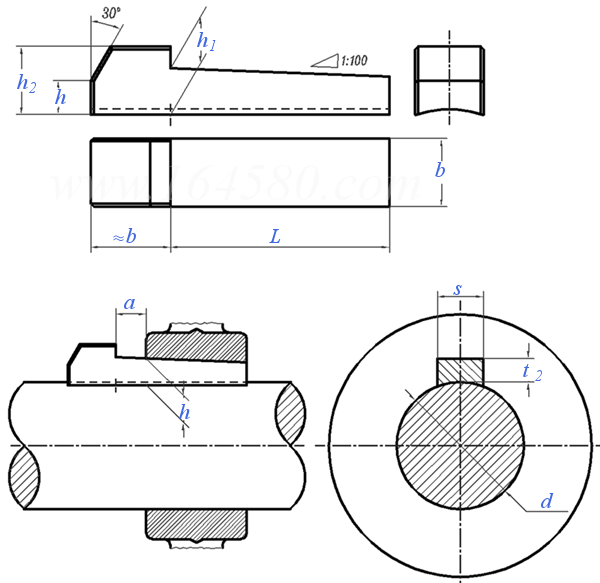

扭力传动斜键.弯头鞍形键 DIN 6889 - 1956

选择规格尺寸点击↓

8 ×3.5

10 ×4

12 ×4

14 ×4.5

16 ×5

18 ×5

20 ×6

22 ×7

25 ×7

28 ×7.5

32 ×8.5

36 ×9

尺寸单位: mm

德标DIN 6889 - 1956 DIN6889 6889DIN 扭力传动斜键.弯头鞍形键

扫一扫分享

公差

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

规格

8
×3.5

10
×4

12
×4

14
×4.5

16
×5

18
×5

20
×6

22
×7

25
×7

28
×7.5

32
×8.5

36
×9

b	最大值=公称 (h9)
	最小值
h
h₁	最大值=公称
	最小值
h₂
s	公称 (D10)
	最大值
	最小值
a	≈
t₂	凹槽深度	最小值=公称
		最大值
d	轴直径

8	10	12	14	16	18	20	22	25	28	32	36
7.964	9.964	11.957	13.957	15.957	17.957	19.948	21.948	24.948	27.948	31.938	35.938
3.5	4	4	4.5	5	5	6	7	7	7.5	8.5	9
3.7	4.2	4.2	4.7	5.2	5.2	6.2	7.2	7.2	7.7	8.8	9.4
3.5	4	4	4.5	5	5	6	7	7	7.5	8.6	9.1
7.5	8	8	9	11	11	14	15	18	20	22	25
8	10	12	14	16	18	20	22	25	28	32	36
8.098	10.098	12.12	14.12	16.12	18.12	20.149	22.149	25.149	28.149	32.18	36.18
8.04	10.04	12.05	14.05	16.05	18.05	20.065	22.065	25.065	28.065	32.08	36.08
5	6	6	6	7	7	8	9	9	10	11	12
3.2	3.7	3.7	4	4.5	4.5	5.5	6.5	6.4	6.9	7.9	8.4
3.4	3.9	3.9	4.2	4.7	4.7	5.7	6.7	6.6	7.1	8.1	8.6
22~30	30~38	38~44	44~50	50~58	58~65	65~75	75~85	85~95	95~110	110~130	130~150

千件钢制重≈kg

①,材料：St 60（成品条件下抗拉强度至少为60 kg / mm²），订购时可指定其他材料。
