开槽圆螺母 DIN 546 - 1986

选择规格尺寸 点击↓

M1

M1.2

M1.4

M1.6

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

括号内尺寸为非优选

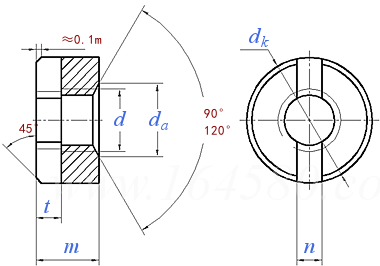

DIN  546 - 1986 开槽圆螺母

尺寸单位: mm
德标DIN 546 - 1986 DIN546 546DIN 开槽圆螺母
DIN  546 - 1986 开槽圆螺母
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
螺纹规格
d
M1 M1.2 M1.4 M1.6 M2 M2.5 M3 (M3.5) M4
P 螺距
dk 最大值=公称
最小值
m 最大值=公称
最小值
n 公称
最小值
最大值
t 最小值
最大值
千件重(钢制)≈kg
0.25 0.25 0.3 0.35 0.4 0.45 0.5 0.6 0.7
2.5 3 3 3.5 4.5 5.5 6 7 8
2.25 2.75 2.75 3.2 4.2 5.2 5.7 6.64 7.64
1 1.2 1.4 1.6 2 2.2 2.5 3 3.5
0.75 0.95 1.15 1.35 1.75 1.95 2.25 2.75 3.2
0.3 0.4 0.4 0.5 1 1.2 1.2 1.4 1.4
0.36 0.46 0.46 0.56 1.06 1.26 1.26 1.46 1.46
0.5 0.6 0.6 0.7 1.2 1.51 1.51 1.71 1.71
0.3 0.4 0.5 0.6 0.8 0.9 1 1 1.2
0.5 0.6 0.7 0.8 1 1.1 1.2 1.4 1.6
0.034 0.057 0.063 0.1 0.21 0.34 0.43 0.7 1.07
螺纹规格
d
M5 M6 M8 M10 M12 (M14) M16 (M18) M20
P 螺距
dk 最大值=公称
最小值
m 最大值=公称
最小值
n 公称
最小值
最大值
t 最小值
最大值
千件重(钢制)≈kg
0.8 1 1.25 1.5 1.75 2 2 2.5 2.5
9 11 14 18 21 24 26 29 32
8.64 10.57 13.57 17.57 20.48 23.48 25.48 28.48 31.38
4.2 5 6.5 8 10 11 12 13 14
3.9 4.7 6.14 7.64 9.64 10.57 11.57 12.57 13.57
2 2.5 3 3.5 4 4 4 4 5
2.06 2.56 3.06 3.57 4.07 4.07 4.07 4.07 5.07
2.31 2.81 3.31 3.87 4.37 4.37 4.37 4.37 5.37
1.5 2 2.5 3.2 3.8 3.8 3.8 4.8 4.8
1.9 2.4 3 3.7 4.3 4.3 4.3 5.5 5.5
1.8 2.73 5.57 11.5 21.5 27.1 36.8 48.4 57.2
