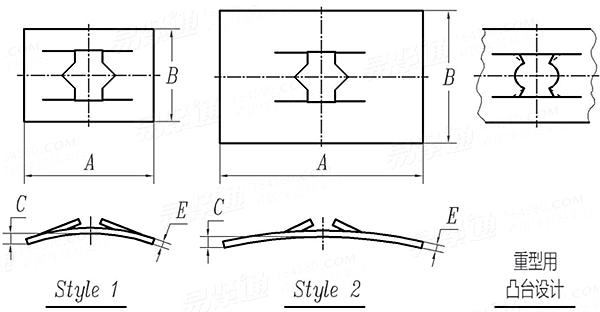

英制，压紧弹簧螺母 - 板簧螺母 SAE J 892 (F1) - 1996

选择规格尺寸点击↓

1/16

3/32

1/8

5/32

3/16

7/32

1/4

5/16

3/8

同规格，其他部分尺寸不同

尺寸单位: inch

美标SAE J892 (F1) - 1996 SAE892 892SAE 英制，压紧弹簧螺母 - 板簧螺母

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照

规格

1/16

3/32

1/8

类型
A	偏差值±0.02
B	偏差值±0.01
C	最大值
C	最小值
E	偏差值±0.0015

Style I/轻型	Style I/中型	Style I/重型	Style Ⅱ/轻型	Style Ⅱ/中型	Style Ⅱ/重型	Style I/轻型	Style I/中型	Style I/重型	Style Ⅱ/轻型	Style Ⅱ/中型	Style Ⅱ/重型	Style I/轻型	Style I/中型
0.38	0.38	0.38	0.56	0.56	0.56	0.45	0.45	0.45	0.7	0.7	0.7	0.58	0.58
0.22	0.22	0.22	0.34	0.34	0.34	0.23	0.23	0.23	0.38	0.38	0.38	0.31	0.31
0.025	0.025	0.025	0.04	0.04	0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.04	0.04
0.005	0.005	0.005	0.01	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.01	0.01
0.012	0.014	0.017	0.012	0.014	0.017	0.012	0.014	0.017	0.012	0.014	0.017	0.012	0.014

规格

1/8

5/32

3/16

类型
A	偏差值±0.02
B	偏差值±0.01
C	最大值
C	最小值
E	偏差值±0.0015

Style I/重型	Style Ⅱ/轻型	Style Ⅱ/中型	Style Ⅱ/重型	Style I/轻型	Style I/中型	Style I/重型	Style Ⅱ/轻型	Style Ⅱ/中型	Style Ⅱ/重型	Style I/轻型	Style I/中型	Style I/重型	Style Ⅱ/轻型
0.58	0.45	0.45	0.45	0.56	0.56	0.56	0.88	0.88	0.88	0.62	0.62	0.62	0.98
0.31	0.5	0.5	0.5	0.38	0.38	0.38	0.56	0.56	0.56	0.38	0.38	0.38	0.56
0.04	0.08	0.08	0.08	0.04	0.04	0.04	0.075	0.075	0.075	0.06	0.06	0.06	0.08
0.01	0.05	0.05	0.05	0.01	0.01	0.01	0.045	0.045	0.045	0.03	0.03	0.03	0.05
0.017	0.012	0.014	0.017	0.012	0.014	0.017	0.012	0.014	0.017	0.012	0.017	0.020	0.012

规格

3/16

7/32

1/4

5/16

3/8

类型
A	偏差值±0.02
B	偏差值±0.01
C	最大值
C	最小值
E	偏差值±0.0015

Style Ⅱ/中型	Style Ⅱ/重型	Style I/轻型	Style I/中型	Style I/轻型	Style I/中型	Style I/重型	Style Ⅱ/轻型	Style Ⅱ/中型	Style Ⅱ/重型	Style I/轻型	Style I/中型	Style I/轻型	Style I/中型
0.98	0.98	0.62	0.62	0.62	0.62	0.62	0.98	0.98	0.98	0.69	0.69	0.75	0.75
0.56	0.56	0.44	0.44	0.44	0.44	0.44	0.62	0.62	0.62	0.5	0.5	0.56	0.56
0.08	0.08	0.05	0.05	0.05	0.05	0.05	0.095	0.095	0.095	0.06	0.06	0.06	0.06
0.05	0.05	0.02	0.02	0.02	0.02	0.02	0.065	0.065	0.065	0.03	0.03	0.03	0.03
0.017	0.020	0.012	0.017	0.012	0.017	0.020	0.012	0.017	0.020	0.014	0.020	0.014	0.020

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
