管接头用小六角扁螺母 JB 994 - 1977

选择规格尺寸 点击↓

M33

M39

M45

M52

M60

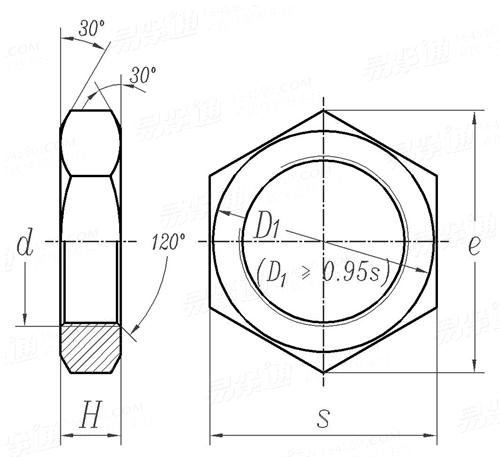

JB  994 - 1977 管接头用小六角扁螺母

尺寸单位: mm
机械行业JB 994 - 1977 JB994 994JB 管接头用小六角扁螺母
JB  994 - 1977 管接头用小六角扁螺母
扫一扫分享
螺纹规格
d
M33 M39 M45 M52 M60
P 螺距
s 最大值=公称
最小值
e
H 公称
最大值
最小值
2 2 2 2 2
46 50 60 65 75
45.66 49.66 59.6 64.6 74.6
53.1 57.7 69.3 75 86.6
14 14 16 18 18
14.35 14.35 16.35 18.35 18.35
13.65 13.65 15.65 17.65 17.65
①,M10*1、M12*1.25、M14*1.5、M16*1.5、M18*1.5、M20*1.5、M22*1.5、M24*1.5、M27*1.5、M30*1.5、M36*1.5、M42*2 尺寸及其标记按 GB 53-76 《小六角扁螺母》选取。
②,技术条件按 GB 61-76 《螺母技术条件》的规定。
