非齐头压铆螺钉（薄材螺钉） Self-Clinching TFH TFHS

选择规格尺寸点击↓

2#

4#

6#

8#

10#

10#

M3

M4

M5

同规格，其他部分尺寸不同

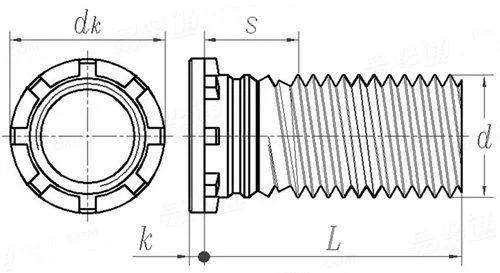

Self-Clinching TFH TFHS 非齐头压铆螺钉（薄材螺钉）

尺寸单位: mm/inch

压铆件Self-Clinching TFH TFHS Self-Clinchin 非齐头压铆螺钉（薄材螺钉）

Self-Clinching TFH TFHS 非齐头压铆螺钉（薄材螺钉）

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积

适用螺纹

2#

4#

6#

8#

10#

10#

M3

M4

M5

P
PP
d_k	公称
	最大值
	最小值
s	最大值
k	最大值
板厚	最小值
安装孔尺寸	最小值=公称
安装孔尺寸	最大值
代号	钢
代号	不锈钢

/	/	/	/	/	/	0.5	0.7	0.8
56	40	32	32	24	32	/	/	/
0.141	0.176	0.203	0.234	0.250	0.250	4.5	5.8	6.4
0.156	0.191	0.218	0.249	0.265	0.265	4.9	6.2	6.8
0.126	0.161	0.188	0.219	0.235	0.235	4.1	5.4	6.0
0.070	0.070	0.070	0.070	0.090	0.090	1.8	1.8	2.3
0.025	0.025	0.025	0.025	0.025	0.025	0.64	0.64	0.64
0.020	0.020	0.020	0.020	0.020	0.020	0.51	0.51	0.51
0.085	0.111	0.137	0.163	0.189	0.189	3	4	5
0.088	0.114	0.140	0.166	0.192	0.192	3.08	4.08	5.08
TFH	TFH	TFH	TFH	TFH	TFH	TFH	TFH	TFH
TFHS	TFHS	TFHS	TFHS	TFHS	TFHS	TFHS	TFHS	TFHS

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

类似标准及供货信息

1		[压铆件] Self-Clinching CHC, CHA, CFHC, CFHA	埋头式压铆螺钉 Concealed-Head Studs 供应商(1)
2		[压铆件] Self-Clinching FH FHS FHA	平头式压铆螺钉 Flush-Head Self-Clinching Studs 供应商(4)
3		[压铆件] Self-Clinching HFH HFHS HFHB	大扭矩非齐头压铆螺钉 Heavy-Duty Self-Clinching Studs 供应商(1)
4		[压铆件] Self-Clinching FH4 FHP	平头式压铆螺钉 - 不锈钢板材专用 Flush-Head Self-Clinching Studs for Stainless Steel Sheets
5		[压铆件] Self-Clinching FHL FHLS	窄型压铆螺钉 Low-Displacement head Self-Clinching Studs
6		[压铆件] Self-Clinching HFE THFE	薄材用增强型非齐头压铆螺钉 Heavy-Duty Self-Clinching Studs for Thin Sheets
7		[压铆件] Self-Clinching HFG8 HF109	大扭矩高强度非齐头压铆螺钉 Heavy-Duty, High Tensile Self-Clinching Studs
8		[压铆件] Self-Clinching HFLH	薄硬材用非齐头压铆螺钉 Hard Panel Studs
9		[压铆件] Self-Clinching NFH (NFHS)	六角压铆螺钉 Hexagon-Head Self-Clinching Studs
10		[压铆件] Self-Clinching SGPC	锻压环压铆螺钉 Swaging Collar Studs

注：技术数据仅供参考，以官方原件为准！
