内六角螺堵(NPTF螺纹)铸造 SAE J 531 (130109R) - 2020

选择规格尺寸 点击↓

1/16

1/16

1/8

1/8

1/4

1/4

3/8

3/8

1/2

1/2

3/4

3/4

1

1

同规格,其他部分尺寸不同
SAE J 531 (130109R) - 2020 内六角螺堵(NPTF螺纹)铸造

尺寸单位: inch
美标SAE J531 (130109R) - 2020 SAE531 531SA 内六角螺堵(NPTF螺纹)铸造
SAE J 531 (130109R) - 2020 内六角螺堵(NPTF螺纹)铸造
扫一扫分享

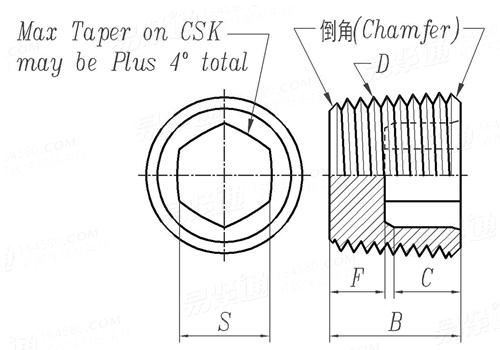

螺纹规格
D
1/16 1/16 1/8 1/8 1/4 1/4 3/8 3/8 1/2 1/2 3/4 3/4 1 1
PP
B (mm)
(in.)
C Min. (mm)
(in.)
S (mm)
(in.)
F 铁金属 Min. (mm)
Min. (in.)
有色金属 Min. (mm)
Min. (in.)
27 27 27 27 18 18 18 18 14 14 14 14 11-1/2 11-1/2
7.37 7.87 7.37 7.87 11.3 12.06 11.30 12.06 14.99 16.00 15.24 16.26 19.05 20.07
0.290 0.310 0.290 0.310 0.445 0.475 0.445 0.475 0.590 0.630 0.600 0.640 0.750 0.790
3.0 - 3.0 - 4.8 - 4.8 - 6.4 - 7.9 - 9.7 -
0.12 - 0.12 - 0.19 - 0.19 - 0.25 - 0.31 - 0.38 -
3.96 4.09 4.78 4.90 6.35 6.48 7.95 8.08 9.52 9.65 14.30 14.43 15.88 16.00
0.156 0.161 0.188 0.193 0.250 0.255 0.313 0.318 0.375 0.380 0.563 0.568 0.625 0.630
1.5 1.5 2.0 2.0 2.5 2.5 3.3 3.3 4.1 4.1 4.6 4.6 5.1 5.1
0.06 0.06 0.08 0.08 0.10 0.10 0.13 0.13 0.16 0.16 0.18 0.18 0.20 0.20
1.5 1.5 1.5 1.5 1.8 1.8 2.0 2.0 2.3 2.3 2.5 2.5 2.8 2.8
0.06 0.06 0.06 0.06 0.07 0.07 0.08 0.08 0.09 0.09 0.10 0.10 0.11 0.11
