内四方孔螺堵(NPTF螺纹)铸造 SAE J 531 (130109J) - 2020

选择规格尺寸 点击↓

1/16

1/16

1/8

1/8

1/4

1/4

3/8

3/8

1/2

1/2

3/4

3/4

1

1

同规格,其他部分尺寸不同

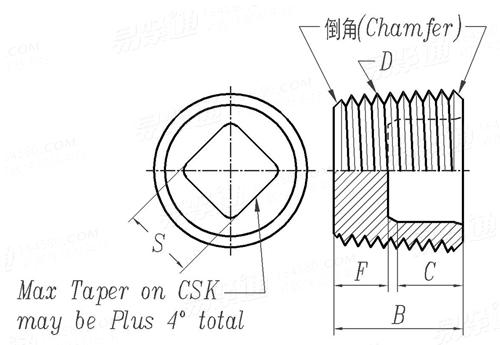

SAE J 531 (130109J) - 2020 内四方孔螺堵(NPTF螺纹)铸造

尺寸单位: inch
美标SAE J531 (130109J) - 2020 SAE531 531SA 内四方孔螺堵(NPTF螺纹)铸造
SAE J 531 (130109J) - 2020 内四方孔螺堵(NPTF螺纹)铸造
扫一扫分享
螺纹规格
D
1/16 1/16 1/8 1/8 1/4 1/4 3/8 3/8 1/2 1/2 3/4 3/4 1 1
PP
B (mm)
(in.)
C (mm)
(in.)
S (mm)
(in.)
F 铁金属 (mm)
(in.)
有色金属 (mm)
(in.)
27 27 27 27 18 18 18 18 14 14 14 14 11-1/2 11-1/2
7.37 7.87 7.37 7.87 11.3 12.06 11.30 12.06 14.99 16.00 15.24 16.26 19.05 20.07
0.290 0.310 0.290 0.310 0.445 0.475 0.445 0.475 0.590 0.630 0.600 0.640 0.750 0.790
3.0 - 3.0 - 4.8 - 4.8 - 6.4 - 7.9 - 9.7 -
0.12 - 0.12 - 0.19 - 0.19 - 0.25 - 0.31 - 0.38 -
3.3 3.6 4.8 5.3 6.6 7.1 8.1 8.9 9.7 10.4 13.0 13.7 13.0 13.7
0.13 0.14 0.19 0.21 0.26 0.28 0.32 0.35 0.38 0.41 0.51 0.54 0.51 0.54
1.5 1.5 2.0 2.0 2.5 2.5 3.3 3.3 4.1 4.1 4.6 4.6 5.1 5.1
0.06 0.06 0.08 0.08 0.10 0.10 0.13 0.13 0.16 0.16 0.18 0.18 0.20 0.20
1.5 1.5 1.5 1.5 1.8 1.8 2.0 2.0 2.3 2.3 2.5 2.5 2.8 2.8
0.06 0.06 0.06 0.06 0.07 0.07 0.08 0.08 0.09 0.09 0.10 0.10 0.11 0.11
