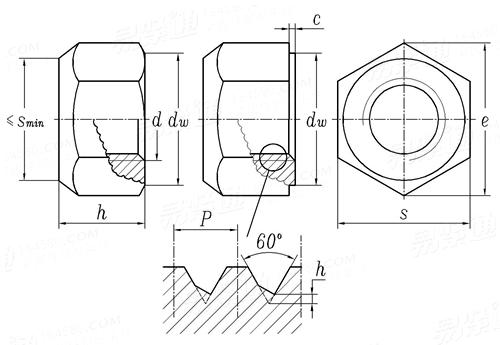

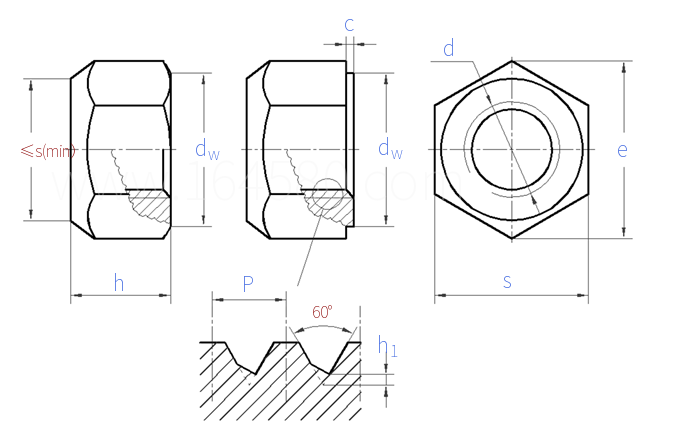

2型六角自锁防松螺母 YJT 3021

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

M42

M48

尺寸单位: mm

扫一扫分享

单重计算公差

螺纹尺寸
d

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

M42

M48

P	螺距
c	最大值
c	最小值
d_w	最小值
e	最小值
h	最大值
h	最小值
s	最大值
s	最小值

1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	5
-	-	0.6	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1	1	1
-	-	0.15	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3
14.63	16.63	19.64	22.49	24.9	27.7	31.4	33.3	38	42.8	46.6	51.1	55.9	60	69.5
17.77	20.03	23.36	26.75	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79	66.44	71.3	82.6
10	12	14.1	16.4	18	20.3	22	23.9	27	30	33	36	39	42	48
8.94	11.57	13.4	15.7	17.3	19	20.7	22.6	25.7	27.3	31.4	33.1	37.4	40.4	46.4
16	18	21	24	27	30	34	36	41	46	50	55	60	65	75
15.73	17.73	20.67	23.67	26.16	29.16	33	35	40	45	49	53.8	58.8	63.1	73.1

采用标准

JB /T 10971 - 2010

30°楔形防松螺纹

技术条件和引用标准

材料

钢

不锈钢

通用技术条件
螺纹
机械性能		等级
		标准

公差		产品等级
		标准
表面缺陷
表面处理
验收及包装
-

GB/T 16938
施必牢螺纹标准
8级：d ≤ 16mm （1型）， d＞16mm（2型）； 10级：1型； 12级：2型 d＞M39 按协议	d ≤ M24：A2-70
GB/T 3098.2	GB/T 3098.15
防脱力矩：DTF/JS.08
d≤16 mm：A级；d＞16 mm：B级
GB/T 3103.1
GB/T 5779.2
磷化、达克罗电镀技术要求按 GB/T 5267；如需其他表面镀层或表面处理，由供需双方协议	-
GB/T 90.1、GB/T 90.2
①本标准的螺母高度（h_min）属于2型螺母，但GB/T 3098.2对所有的性能等级和规格并非只规定2型螺母，在某些情况下，还需要按1型螺母进行试验。

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
