矮型六角盖形螺母 DIN 917 - 2000

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

(M27)

M30

M36

M42

M48

(M56)

(M64)

(M72)

括号内尺寸为非优选

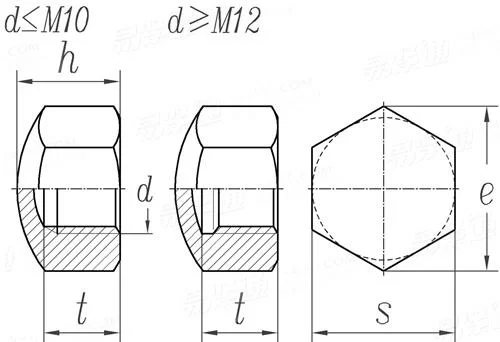

DIN  917 - 2000 矮型六角盖形螺母

尺寸单位: mm
德标DIN 917 - 2000 DIN917 917DIN 矮型六角盖形螺母
DIN  917 - 2000 矮型六角盖形螺母
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
螺纹规格
d
M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20
P 螺距 粗牙
细牙1
细牙2
e 最小值
h 最大值=公称
最小值
s 最大值=公称
最小值
t 最大值
最小值
千件重(钢制)≈kg
0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5
- - - 1 1 1.5 1.5 1.5 1.5 2
- - - - 1.25 1.25 - - 2 1.5
7.66 8.79 11.05 14.38 17.77 20.03 23.35 26.75 29.56 32.95
5.5 7 9 12 14 16 18 20 22 25
5.2 6.64 8.64 11.57 13.57 15.57 17.57 19.48 21.48 24.48
7 8 10 13 16 18 21 24 27 30
6.78 7.78 9.78 12.73 15.73 17.73 20.67 23.67 26.16 29.16
4.64 5.44 7.29 9.79 11.35 13.85 15.35 17.35 19.42 21.42
4.16 4.96 6.71 9.21 10.65 13.15 14.65 16.65 18.58 20.58
1.31 2.2 4.29 9.5 - - - 48.1 70 94.1
螺纹规格
d
(M22) M24 (M27) M30 M36 M42 M48 (M56) (M64) (M72)
P 螺距 粗牙
细牙1
细牙2
e 最小值
h 最大值=公称
最小值
s 最大值=公称
最小值
t 最大值
最小值
千件重(钢制)≈kg
2.5 3 3 3.5 4 4.5 5 5.5 6 6
1.5 2 2 2 3 3 3 4 4 4
2 - - - - - - - - -
37.29 39.55 45.2 50.85 60.79 72.02 82.6 93.56 104.86 116.16
28 30 32 34 44 52 58 68 75 85
27.48 29.48 31.38 33.38 43.38 51.26 57.26 67.26 74.26 84.13
34 36 41 46 55 65 75 85 95 105
33 35 40 45 53.8 63.1 73.1 82.8 92.8 102.8
22.42 24.42 26.42 28.42 36.5 42.5 48.5 56.6 62.6 67.6
21.58 23.58 25.58 27.58 35.5 41.5 47.5 55.4 61.4 66.4
- 165 229 310 577 958 1410 2100 2840 3910
替代列表

技术条件和引用标准

材料
不锈钢 有色金属
通用要求
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面处理 -
-
表面粗糙度
表面缺陷
验收及包装
DIN ISO 8992
6H
DIN 13-15
M39:5,6
>M39:按协议
M39:A1-50
>M39:按协议
CuZn = 铜锌合金
CU2或CU3由制造商选择
DIN EN 20898-2
DIN EN ISO 898-6
DIN EN ISO 3506-2 DIN EN 28839
A
DIN EN ISO 4759-1
不经处理 blank blank
电镀 DIN EN ISO 4042
非电解锌片涂层 DIN EN ISO 10683
热浸镀锌 DIN 267-10
DIN 267-2
DIN EN 493
DIN EN ISO 3269
