接头螺母 JB /T 2770 - 1992

选择规格尺寸 点击↓

M24

M36

M48

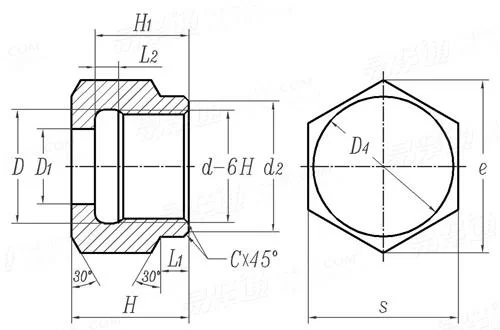

JB /T 2770 - 1992 接头螺母

尺寸单位: mm
机械行业JB /T2770 - 1992 JB2770 2770JB 接头螺母
JB /T 2770 - 1992 接头螺母
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
螺纹规格
d
M24 M36 M48
P 螺距
PN MPa
公称通径
D
D1
d2
e
D4
L1
L2
s
C
H
H1
单重≈kg
1.5 2 2
25.0,32.0 16.0 22.0
3.6 10,15 25
24.3 36.4 48.4
16 26 36
30 47 57
36.9 57.7 69.3
30 47.5 57
6 10 14
5 5 5
32 50 60
1 1 1.5
25 36 45
20 28 35
0.172 0.298 0.413

技术条件和引用标准

材料 钢号
标准号
其他
35 1Cr17Ni2
GB 699 GB 1220
螺纹基本尺寸应符合 GB 196 的规定,其公差应符合 GB 197 的规定。
钢号35的接头螺母应进行化学处理,以防大气腐蚀。
接头螺母的磁粉探伤和其他技术条件应符合 JB/T 450 的规定。
