小六角扁自锁螺母 GB /T 1338 - 1988

选择规格尺寸 点击↓

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

括号内尺寸为非优选

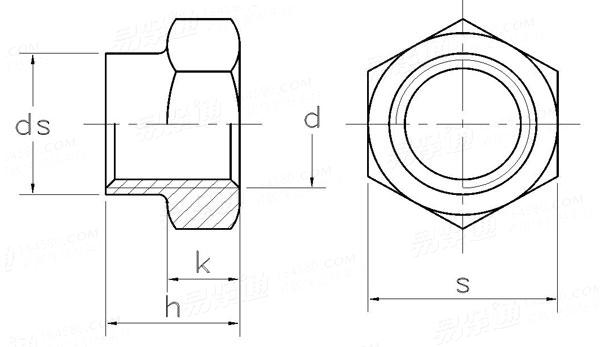

GB /T 1338 - 1988 小六角扁自锁螺母

尺寸单位: mm
国标GB /T1338 - 1988 GB1338 1338GB 小六角扁自锁螺母
GB /T 1338 - 1988 小六角扁自锁螺母
扫一扫分享
螺纹规格
d
M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P 螺距
ds 最大值
最小值
h 公称
最大值
最小值
k 公称
最大值
最小值
s 最大值
最小值
1.25 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
9 11 13.2 15.5 17.6 19.6 21.6 23.7 25.7
8.9 10.9 13.1 15.4 17.5 19.5 21.5 23.6 25.6
7 8 10 10 12 12 13 15 16
7.18 8.18 10.18 10.18 12.22 12.22 13.22 15.22 16.22
6.82 7.82 9.82 9.82 11.78 11.78 12.78 14.78 15.78
3 3.5 4.5 5 6 6.5 7 7.5 8
3.13 3.65 4.65 5.15 6.15 6.68 7.18 7.68 8.18
2.87 3.35 4.35 4.85 5.85 6.32 6.82 7.32 7.82
12 14 17 19 22 24 27 30 32
11.73 13.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61

相关材料标准或牌号

技术条件和引用标准

-
① 材料:30CrMnSiA
② 技术条件按 GB 943-88
