直槽弹性圆柱销 直槽 轻型 Q 528 (light)

选择规格尺寸 点击↓

Φ2

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

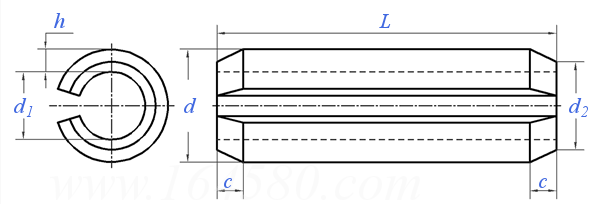

Q  528 (light) 直槽弹性圆柱销 直槽  轻型

尺寸单位: mm
汽标代号Q 528 (light) Q528 528Q 直槽弹性圆柱销 直槽  轻型
Q  528 (light) 直槽弹性圆柱销 直槽  轻型
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量
公称直径
d
Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ16
d 装配前 最大值
最小值
d1 装配前
h
c 最大值
最小值
最小剪切载荷,双面剪,kN
2.4 3.5 4.6 5.6 6.7 8.8 10.8 12.8 16.8
2.3 3.3 4.4 5.4 6.4 8.5 10.5 12.5 16.5
1.9 2.7 3.4 4.4 4.9 7 8.5 10.5 13.5
0.2 0.3 0.5 0.5 0.75 0.75 1 1 1.5
0.4 0.45 0.7 0.7 0.9 1.8 2.4 2.4 2.4
0.2 0.25 0.5 0.5 0.7 1.5 2 2 2
1.5 3.5 8 10.4 18 24 40 48 98
千件钢制重≈kg
- - - - - - - - -
①,d ≥ 10mm 的弹性销,也可以由制造者选用单面倒角的形式。
②,d₂<d公称
③,销孔的公称直径应等于弹性销的公称直径d,公差带为H12。当弹性销装入允许的最小销孔时,槽口也不得完全闭合。

技术条件和引用标准

材料 牌号
标准
直槽
表面缺陷
剪切试验
表面处理 种类
标准
验收及包装
65Mn、60Si2Mn,硬度:420 HV30~560 HV30
YB/T 5058
槽的形状和宽度由制造者任选
不允许有不规则的和有害的缺陷,销的任何部位不得有毛刺
GB/T 13683
氧化
QC/T 625
GB/T 90.1、 GB/T 90.2
