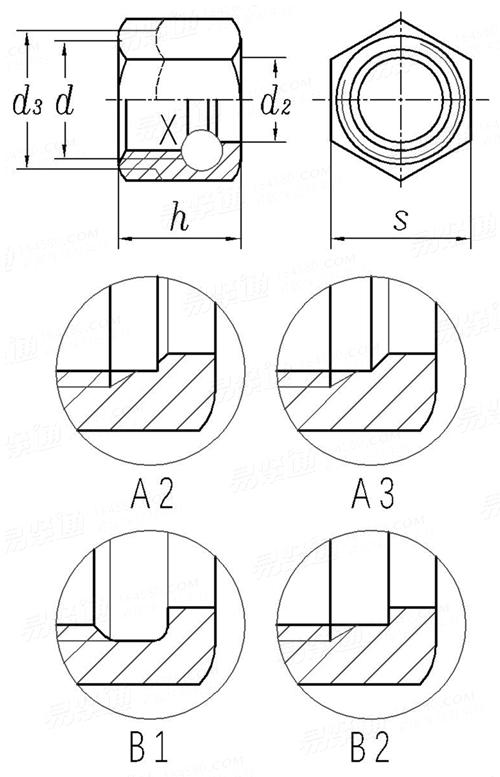

非钎焊和钎焊管螺纹接头 - 锁紧螺母LL系列 DIN 3870 - 2001

选择规格尺寸点击↓

尺寸单位: mm

德标DIN 3870 - 2001 DIN3870 3870DIN 非钎焊和钎焊管螺纹接头 - 锁紧螺母LL系列

扫一扫分享

公差

规格

系列
d	A
	B
d₂	B	公称
		最大值
		最小值
d₃
h
s

LL	LL	LL	LL	LL	LL	LL	LL	LL	LL	LL	LL	LL
-	-	-	-	-	-	-	M22*1.5	-	-	-	-	-
M10*1	M10*1	M12*1.5	M14*1.5	M16*1.5	M18*1.5	M22*1.5	-	M26*1.5	M30*1.5	M38*1.5	M45*1.5	M52*1.5
4.5	6.5	7.5	9.5	11.5	13.5	17	-	20	24	31	38	45
4.845	6.87	7.87	9.87	11.9	13.9	17.4	-	20.43	24.43	31.47	38.47	45.47
4.77	6.78	7.78	9.78	11.79	13.79	17.29	-	20.3	24.3	31.31	38.31	45.31
11.8	11.8	13.8	16.8	18.8	21.8	26.8	-	31.8	35.8	45.8	49.8	59.6
10.5	11.5	14.5	14.5	15.5	15.5	17	17	18	17	19	19.5	20
12	12	14	17	19	22	27	27	32	36	46	50	60

替代列表

DIN 3870 - 2001

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
