内六角锥端紧定螺钉 GB /T 78 - 2000

选择规格尺寸 点击↓

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

M16

M20

M24

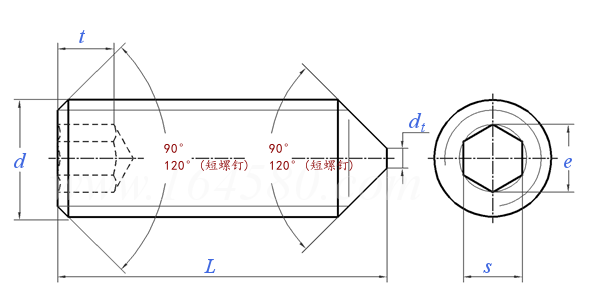

GB /T 78 - 2000 内六角锥端紧定螺钉

尺寸单位: mm
国标GB /T78 - 2000 GB78 78GB 内六角锥端紧定螺钉
GB /T 78 - 2000 内六角锥端紧定螺钉
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量
螺纹规格
d
M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
dt 最大值
e 最小值
s 公称
最大值
最小值
t 最小值 短螺钉
长螺钉
L0 公称
0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
0.4 0.5 0.65 0.75 1 1.25 1.5 2 2.5 3 4 5 6
0.803 1.003 1.427 1.73 2.3 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72
0.7 0.9 1.3 1.5 2 2.5 3 4 5 6 8 10 12
0.724 0.902 1.295 1.545 2.045 2.560 3.071 4.084 5.084 6.095 8.115 10.115 12.142
0.711 0.889 1.270 1.520 2.020 2.520 3.020 4.020 5.020 6.020 8.025 10.025 12.032
0.7 0.8 1.2 1.2 1.5 2 2 3 4 4.8 6.4 8 10
1.5 1.7 2 2 2.5 3 3.5 5 6 8 10 12 15
2.5 2.5 3 3 4 5 6 8 10 12 16 20 25
千件钢制重≈kg
- - - - - - - - - - - - -
①,当L≤L0时为短螺钉;当L>L0时为长螺钉。
替代列表
等效标准
国标 GB 国际 ISO 德标 DIN 美标 ASME/ANSI 意大利 UNI
GB /T 78
ISO 4027
DIN EN ISO 4027
ANSI/ASME B 18.3.6M(CONE)
UNI 5927
以上有部分标准可能为近似等效,如有异议以标准原件为准

技术条件和引用标准

材料
不锈钢 有色金属
通用技术条件
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面缺陷
表面处理 -
-
验收及包装
GB/T 16938
45H级:5g 6g; 其他等级:6g
GB/T 196、GB/T 197
45H A1、A2 CU2、CU3、AL4
GB/T 3098.3 GB/T 3098.6 GB/T 3098.10
A
GB/T 3103.1
GB/T 5779.1、GB/T 5779.3
氧化 简单处理 简单处理
电镀技术要求按GB/T 5267
如需其他表面镀层或表面处理,应由供需双方协议
GB/T 90
