销轴 GB /T 882 - 1986

选择规格尺寸 点击↓

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ25

Φ28

Φ30

Φ32

Φ36

Φ40

Φ45

Φ50

Φ55

Φ60

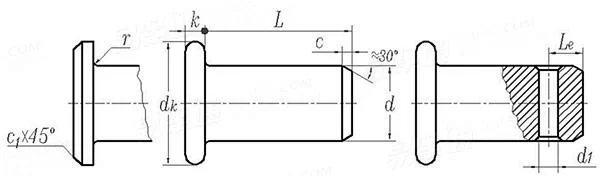

GB /T 882 - 1986 销轴

尺寸单位: mm
国标GB /T882 - 1986 GB882 882GB 销轴
国标GB /T882 - 1986 GB882 882GB 销轴
GB /T 882 - 1986 销轴
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量
公称直径
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20
d 最大值
最小值
dk 最大值
最小值
k 公称
最大值
最小值
d1 最大值
最小值
Lh 最小值
3 4 5 6 8 10 12 14 16 18 20
2.94 3.925 4.925 5.925 7.91 9.91 11.89 13.89 15.89 17.89 19.87
5 6 8 10 12 14 16 18 20 22 25
4.7 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 24.48
1.5 1.5 2 2 2.5 2.5 3 3 3.5 3.5 4
1.625 1.625 2.125 2.125 2.625 2.625 3.125 3.125 3.65 3.65 4.15
1.375 1.375 1.875 1.875 2.375 2.375 2.875 2.875 3.35 3.35 3.85
1.74 1.74 2.14 2.14 3.38 3.38 4.18 4.18 4.18 5.18 5.18
1.6 1.6 2 2 3.2 3.2 4 4 4 5 5
2 3 3 3 4 4 5 5 5 5 6
千件钢制重≈kg
- - - - - - - - - - -
公称直径
d
Φ22 Φ25 Φ28 Φ30 Φ32 Φ36 Φ40 Φ45 Φ50 Φ55 Φ60
d 最大值
最小值
dk 最大值
最小值
k 公称
最大值
最小值
d1 最大值
最小值
Lh 最小值
22 25 28 30 32 36 40 45 50 55 60
21.87 24.87 27.87 29.87 31.84 35.84 39.84 44.84 49.84 54.81 59.81
28 32 36 38 40 45 50 55 60 65 70
27.48 31.38 35.38 37.38 39.38 44.38 49.38 54.26 59.26 64.26 69.26
4 5 5 5 6 6 6 7 7 8 8
4.15 5.15 5.15 5.15 6.15 6.15 6.15 7.18 7.18 8.18 8.18
3.85 4.85 4.85 4.85 5.85 5.85 5.85 6.82 6.82 7.82 7.82
5.18 6.52 6.52 6.52 6.52 8.22 8.22 8.22 10.22 10.22 10.22
5 6.3 6.3 6.3 6.3 8 8 8 10 10 10
6 6 8 8 8 10 10 10 12 12 12
千件钢制重≈kg
- - - - - - - - - - -
①,原件中M14的dk最小值(16.57)有错误,修改为17.57
②,技术条件按 GB 121-86 规定。
替代列表
等效标准
国标 GB 国际 ISO 德标 DIN 欧标 EN
GB /T 882
MOD
ISO 2341
DIN EN 22341
IDT
EN 22341
IDT
以上有部分标准可能为近似等效,如有异议以标准原件为准
